Table basse aztèque — Calendrier solaire gravé 2.5D (chêne massif)

Domaine : Menuiserie / Gravure CNC 2.5D / Design symbolique

Période : 2018

Client : Projet personnel — création artistique

Dimensions : 120 x 70 cm

Contexte

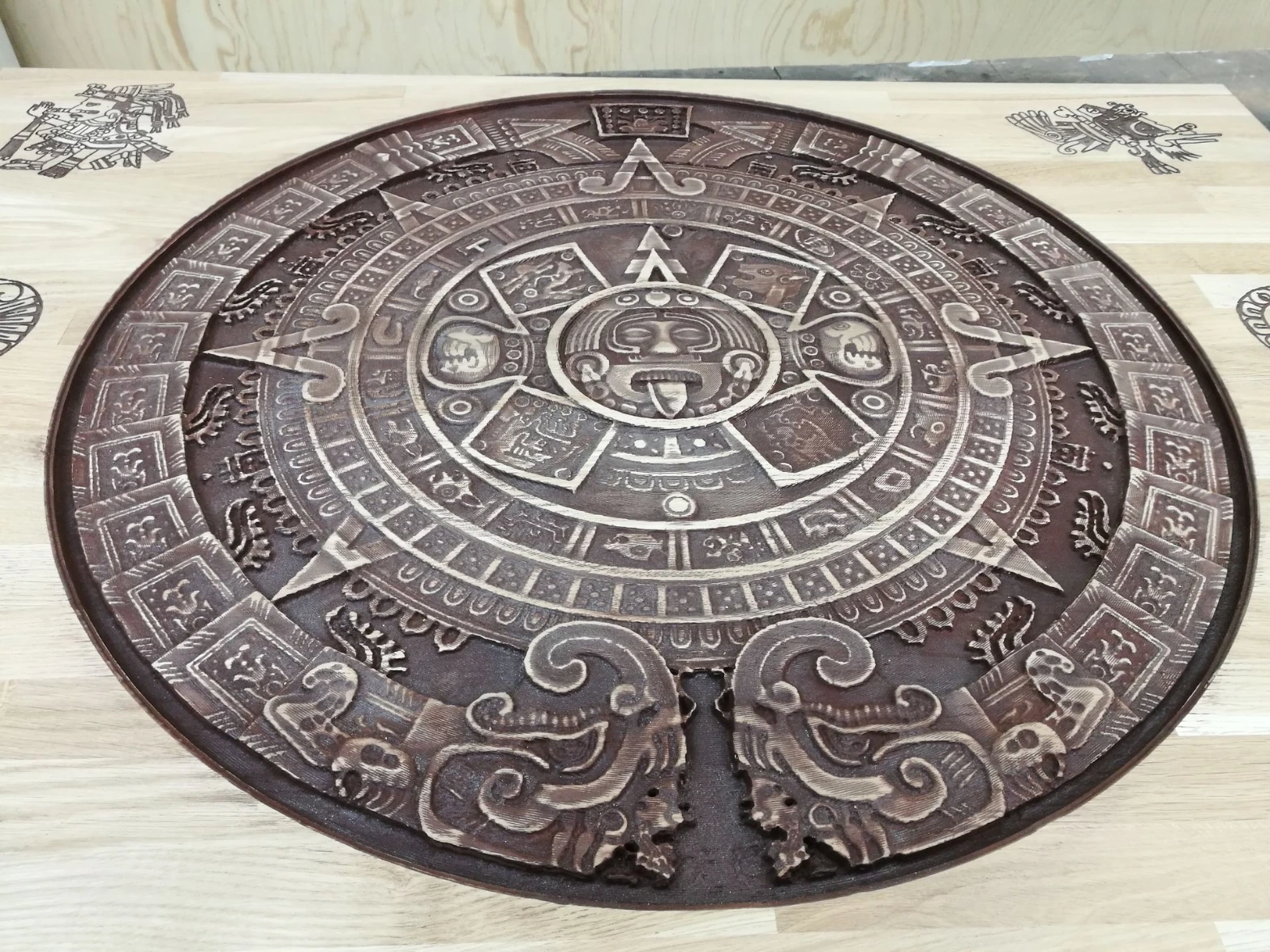

En 2018, avant même de décider d'aller vivre au Mexique, j'ai conçu et fabriqué une table basse unique avec le calendrier aztèque (Piedra del Sol) gravé en bas-relief 2.5D sur plateau chêne massif.

Ce projet est paradoxal :

• Je fabriquais du Mexique avant d'y déménager
• Connexion créative à une culture que je ne vivais pas encore
• Prémonition inconsciente : 2 ans plus tard, je m'installe au Mexique définitivement

Objectif technique :

• Créer une table multifonction : basse (salon) + haute (manger/travailler assis canapé)
• Hauteur spéciale : confortable pour travailler sur PC depuis le canapé (sans abîmer le dos)
• Gravure 2.5D complexe : calendrier aztèque complet + symboles autour

Durée totale : 60 heures (30h CNC + 30h finitions main)

Problème

Défi technique :

• Gravure 2.5D : calendrier aztèque ultra-détaillé (cercles concentriques, glyphes, symboles)
• Adaptation 3D → CNC : modèle 3D doit être converti en parcours d'outil compatible
• Plateau chêne massif : essence dure, nécessite parcours CNC optimisés
• Verre de protection : champ fraisé pour recevoir plaque de verre (on ne mange pas dans la gravure)
• Finitions artistiques : faire ressortir le relief par teinture/patine

Défi esthétique :

• Calendrier aztèque central : gravure profonde, détails préservés
• Symboles aztèques autour (divinités, glyphes)
• Patine à l'ancienne : effet vieilli, relief accentué
• Plateau inférieur : structure visible, esthétique épurée

Solution

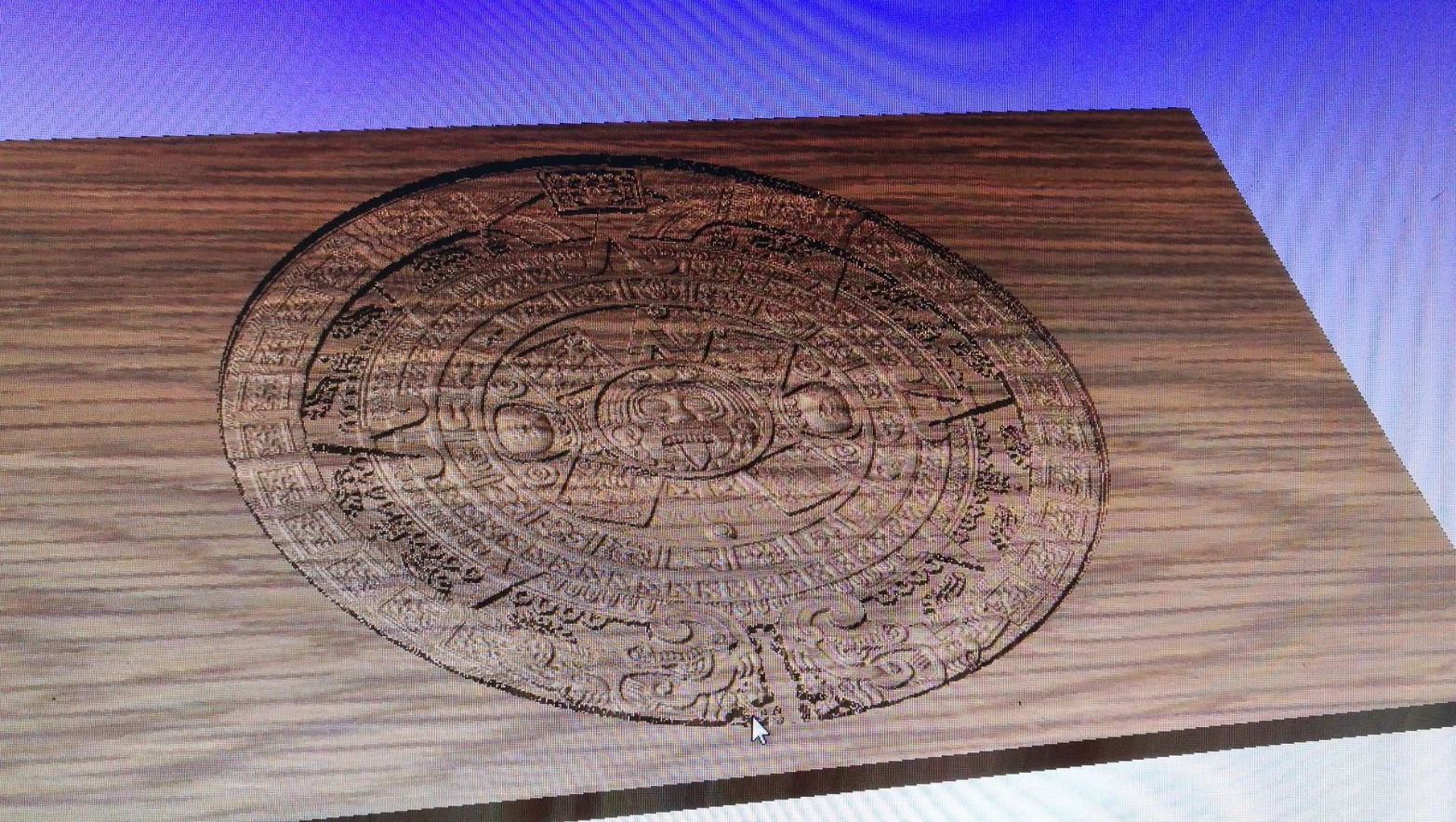

Phase 1 : Conception 3D

Modélisation calendrier aztèque :

• Recherche iconographique : Piedra del Sol (pierre du soleil)
• Modèle 3D complet : cercles concentriques, glyphes aztèques, symboles centraux
• Adaptation pour gravure 2.5D (bas-relief)

Logiciel utilisé :

• Vectric : conversion modèle 3D → parcours d'outil CNC
• Optimisation profondeurs de passe
• Simulation parcours (éviter collisions)

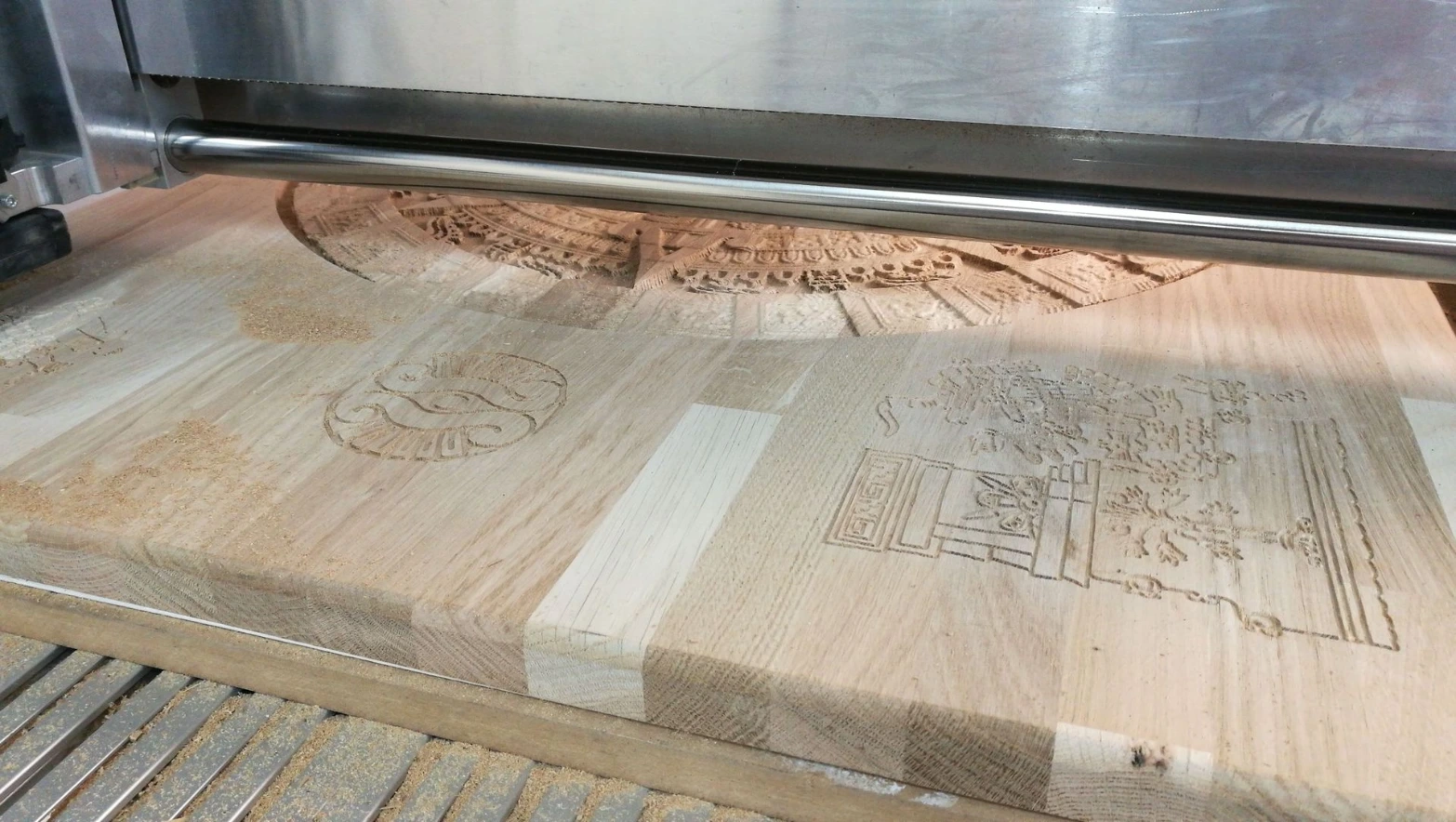

Phase 2 : Fabrication CNC (30h)

Gravure plateau chêne :

• Usinage CNC sur Mach3 (contrôleur)
• Gravure 2.5D : relief graduel (profondeurs variables)
• 30 heures d'usinage : calendrier central + symboles périphériques
• Chêne massif : essence dure, usinage lent mais précis

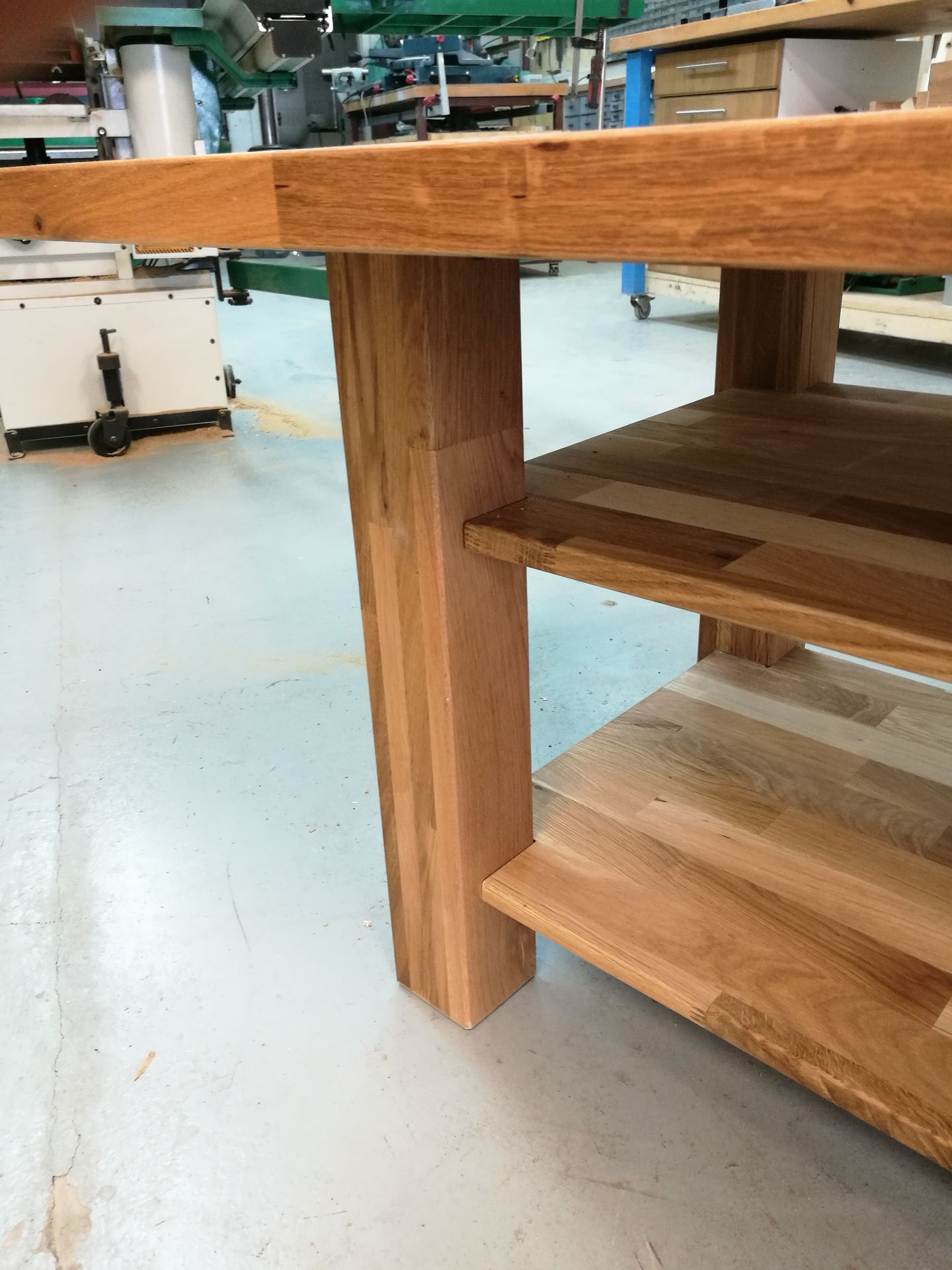

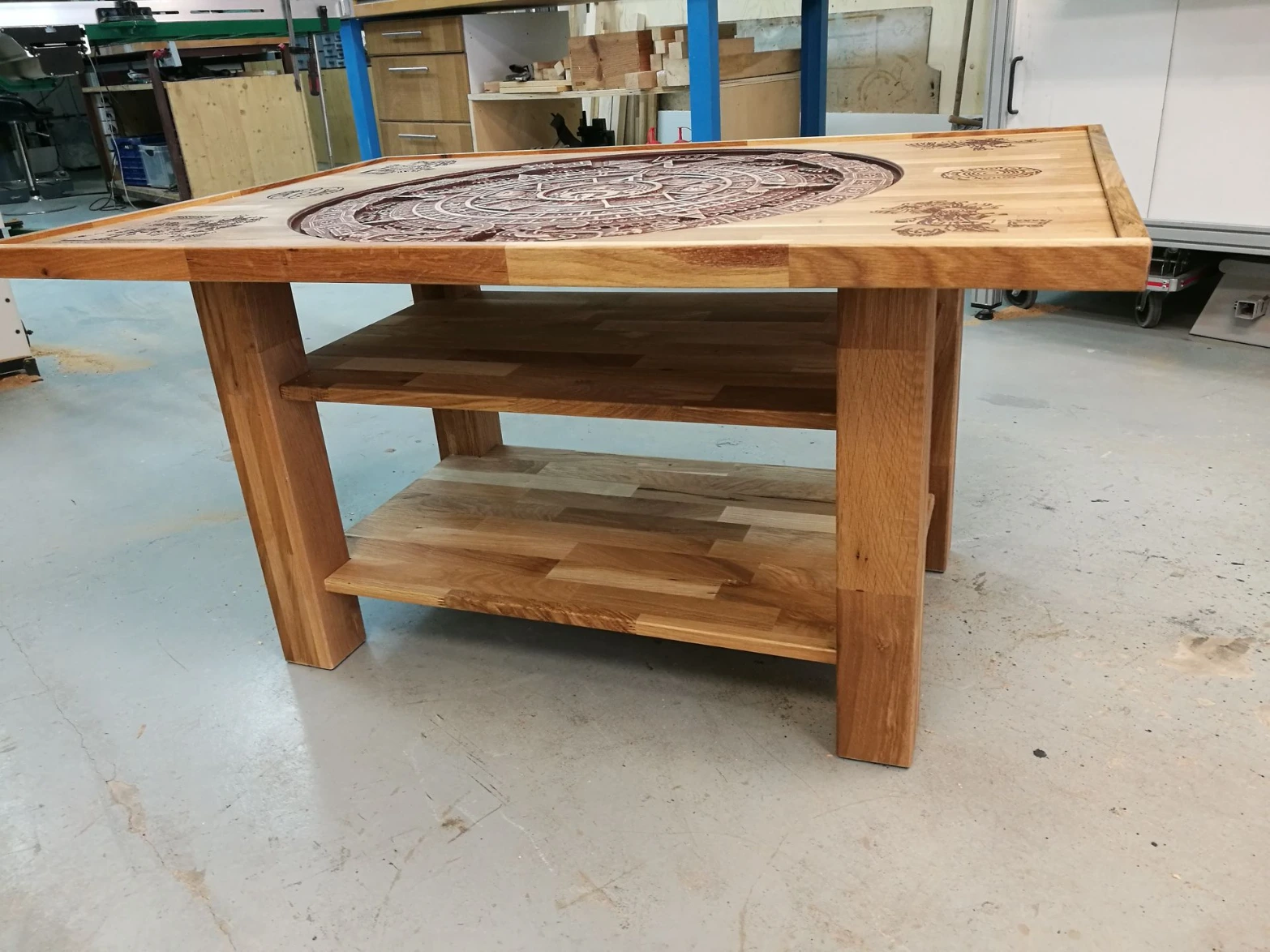

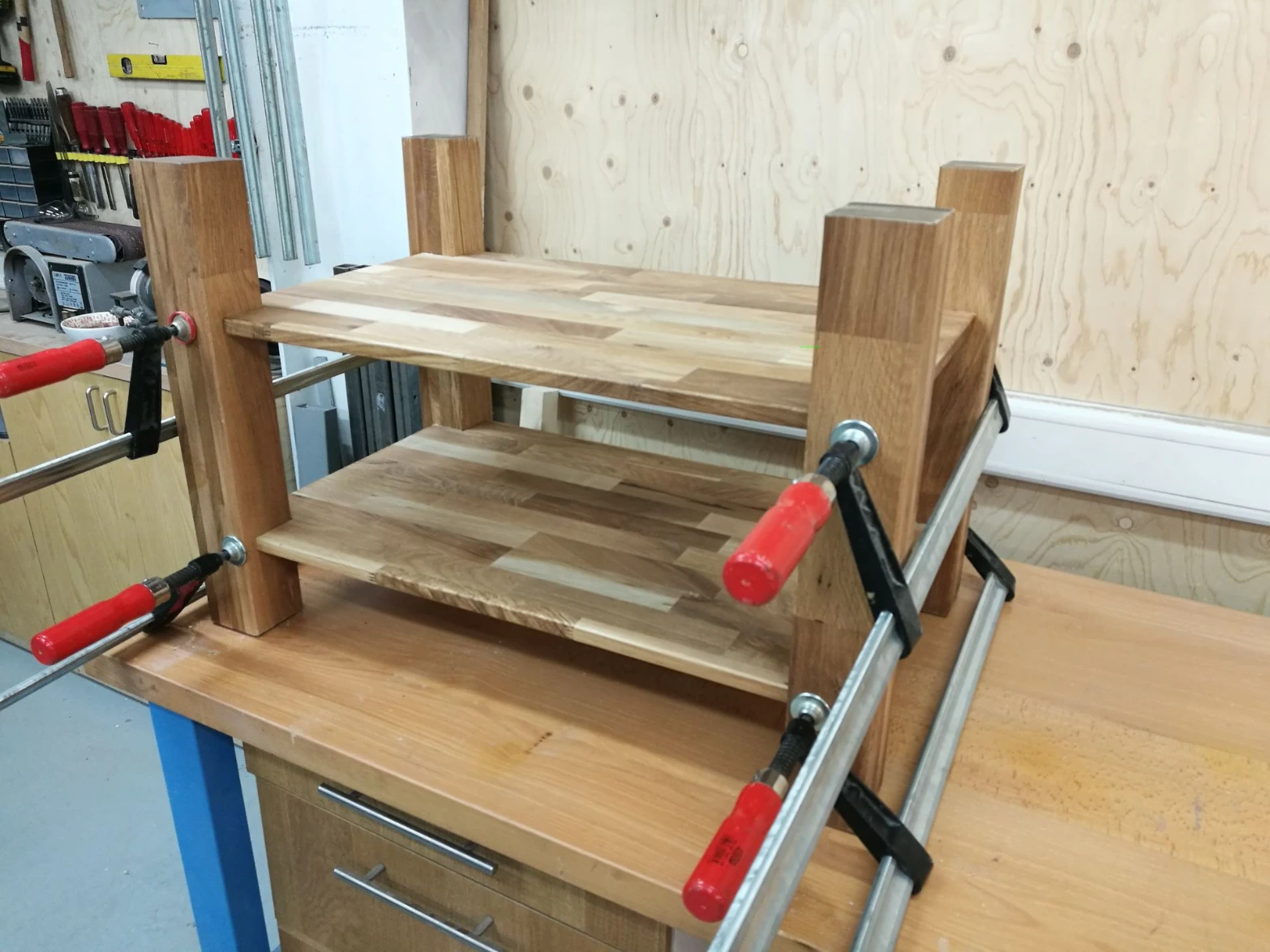

Structure table :

• Pieds fabriqués, assemblés
• Plateau inférieur ajouté (stockage, renfort)
• Hauteur spéciale : ni trop basse, ni trop haute (confort PC depuis canapé)

Phase 3 : Fraisage champ verre

Protection plateau :

• Champ fraisé sur pourtour plateau
• Dimensions exactes pour recevoir plaque de verre
• Verre repose dans le champ (affleurant)
• Raison : on ne mange pas directement dans la gravure (protection + hygiène)

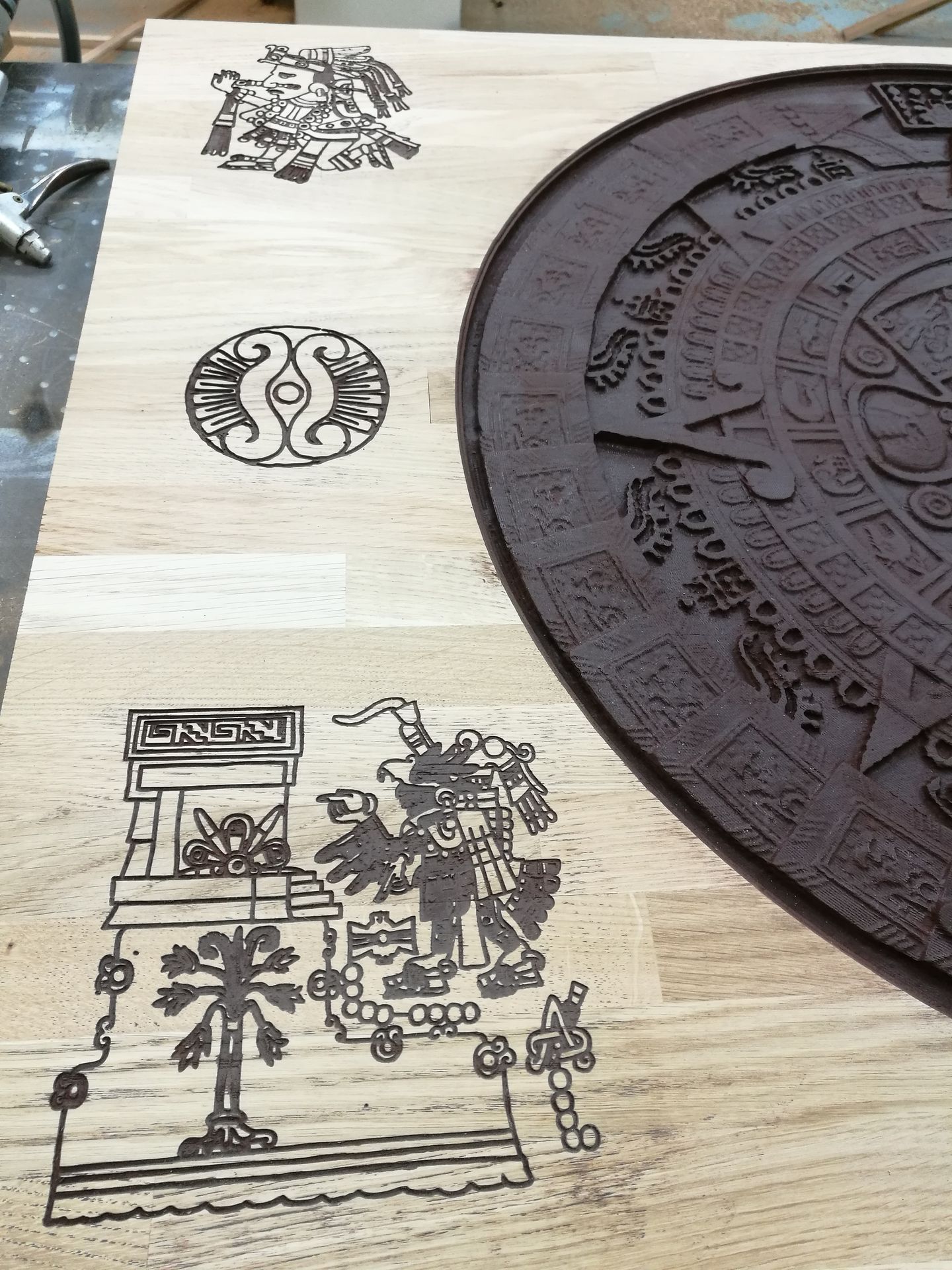

Phase 4 : Finitions main (30h)

Teinture & patine :

• Teinture noire/gris foncé appliquée dans les gravures
• Essuyage pour laisser la couleur dans les creux
• Patine à l'ancienne : effet vieilli, contraste relief/creux accentué
• Bois naturel ressort en clair, gravures en foncé

Ponçage & finitions :

• Ponçage fin du plateau
• Vernis de protection (plusieurs couches)
• Montage verre dans le champ
• Assemblage final

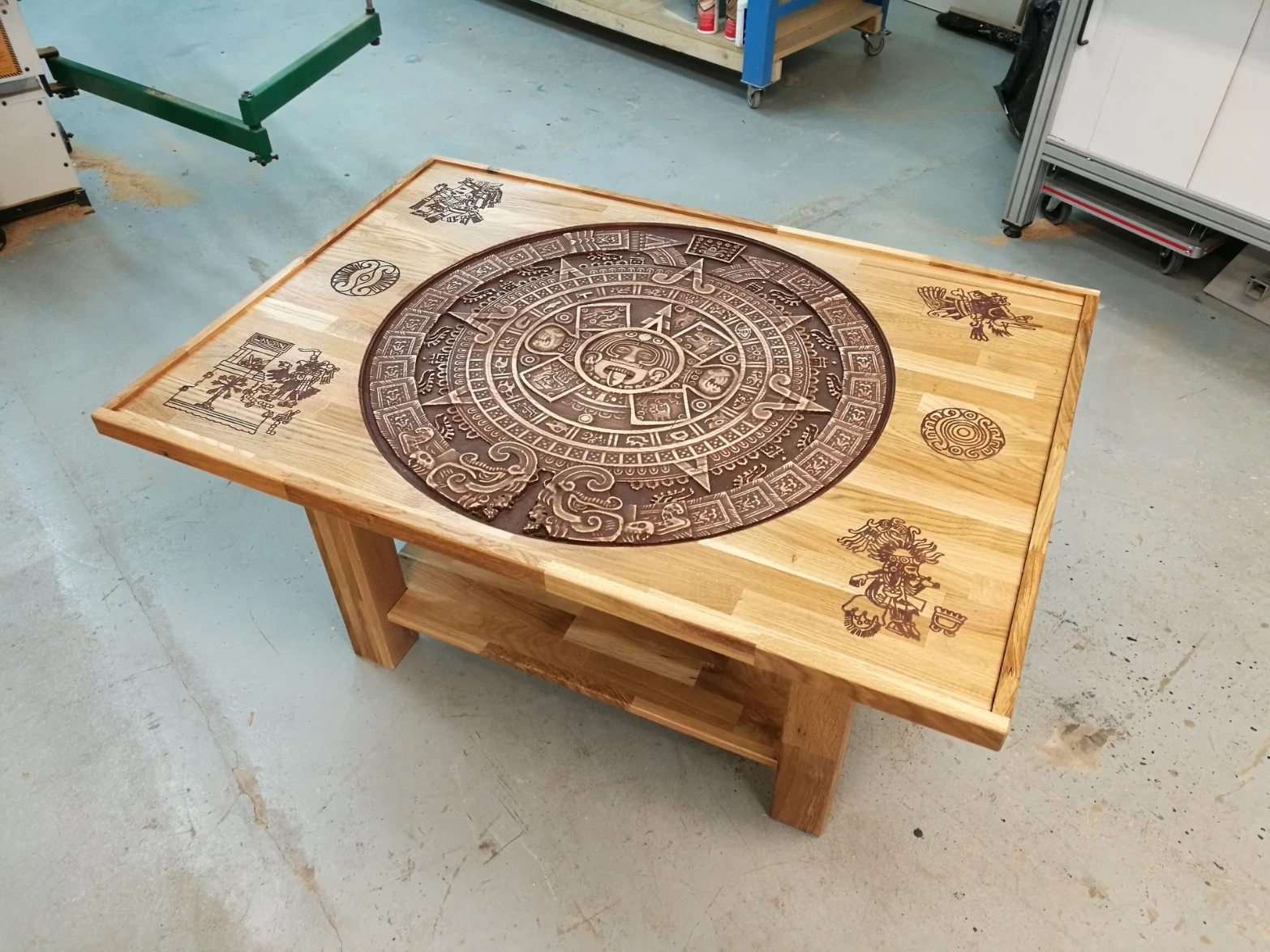

Résultat

Livrable :

• Table basse 120 x 70 cm en chêne massif
• Calendrier aztèque gravé 2.5D (30h CNC)
• Symboles aztèques périphériques
• Patine à l'ancienne (effet vieilli)

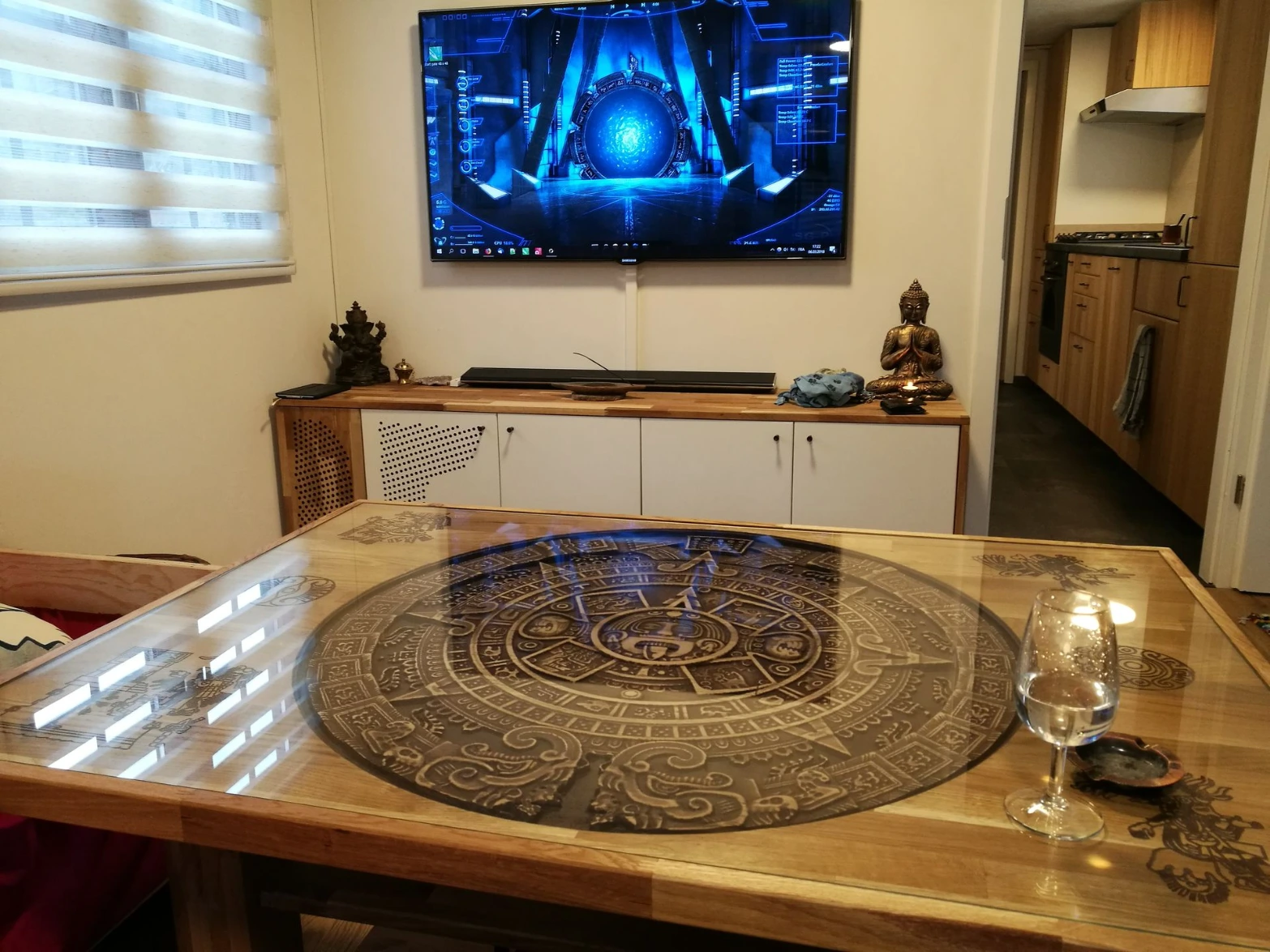

• Verre de protection dans champ fraisé
• Hauteur multifonction : salon + travail confortable

Durée totale : 60 heures

• 30h CNC (gravure)
• 30h finitions main (teinture, patine, assemblage)

Impact personnel :

• Connexion créative au Mexique avant d'y vivre
• Projet artistique personnel (pas commercial)
• Démonstrateur technique : gravure 2.5D complexe
• Paradoxe temporel : je fabriquais du Mexique en 2018, j'y vis depuis 2020+

Ce projet démontre :

• Capacité à modéliser 3D pour gravure CNC
• Maîtrise Vectric + Mach3 : parcours d'outil optimisés
• Gravure 2.5D de haut niveau : calendrier aztèque complet
• Finitions artistiques : patine, teinture, effet vieilli
• Conception fonctionnelle : table multifonction (hauteur spéciale)
• Vision créative : connexion symbolique avant expérience vécue

Photos/Visuels
