Maquettes architecturales et topographiques
Secteur : Architecture
Période : 2010-2024
Clients : Bureaux d'architecture (Suisse romande)
Contexte
Les bureaux d'architecture ont besoin de maquettes physiques pour présenter leurs projets à leurs clients, aux autorités et lors de concours. Ces maquettes permettent de visualiser concrètement le volume des bâtiments, leur intégration dans le site, et les dénivelés de terrain — bien plus efficacement qu'un plan 2D ou une visualisation 3D sur écran.
Mon rôle : transformer les plans d'architectes (DWG, PDF) en maquettes physiques précises représentant les bâtiments et la topographie du terrain.
Problème
Défi technique :
- Représentation fidèle de la topographie : dénivelés, courbes de niveau, intégration du bâti dans le relief
- Échelle variable selon projet (généralement 1:100 à 1:500)
- Précision millimétrique pour respecter les proportions et volumes
- Délais courts : souvent 2-4 semaines entre réception des plans et présentation client
Défi de fabrication :
- Choix du matériau adapté à l'échelle et au rendu souhaité
- Technique de fabrication optimale selon complexité (fraisage CNC vs découpe laser)
- Finition et assemblage précis
Solution
Processus :
- Réception et analyse des plans : fichiers DWG ou PDF fournis par l'architecte
- Préparation des fichiers : Conversion en tracés de découpe/fraisage, adaptation à l'échelle, séparation par couches
Choix de la technique selon projet :

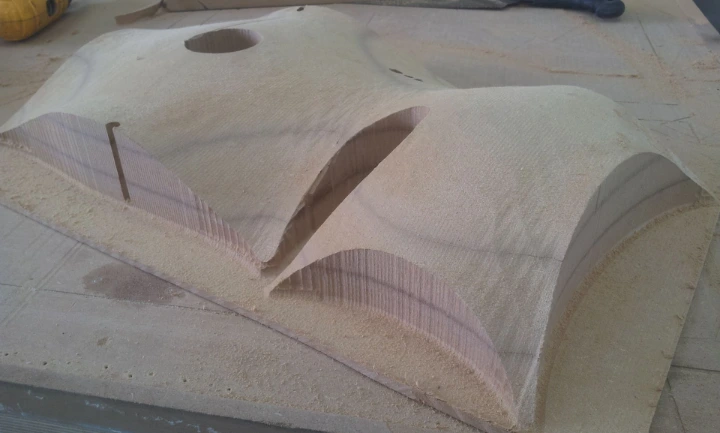

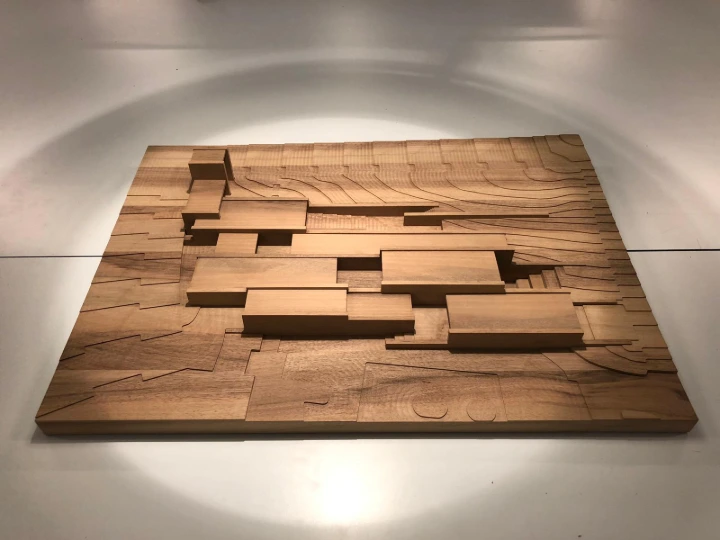

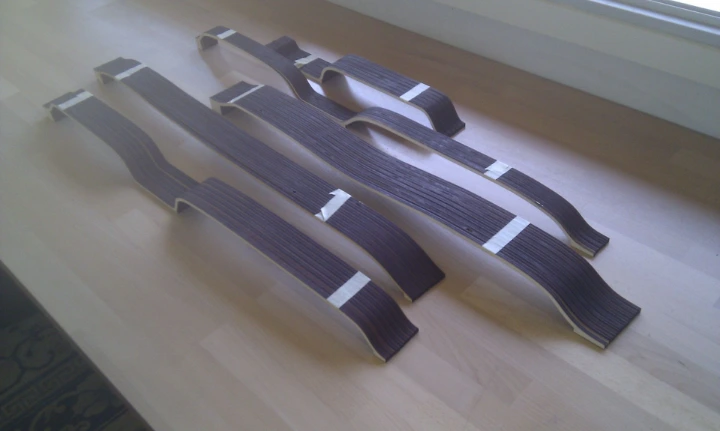

- Fraisage CNC 3 axes (2.5D) pour maquettes en bois : volume des bâtiments et relief topographique usinés dans du bois massif
- Découpe laser en couches pour maquettes carton : empilement de couches de carton blanc 1mm (échelle 1:1000 → 1mm = 1m), collage successif pour créer le relief
Fabrication :
- Fraisage : Usinage des plaques de bois (MDF, contreplaqué, bois massif selon rendu souhaité)
- Découpe laser : Découpe précise des couches de carton blanc, numérotation pour assemblage
- Assemblage : Collage des couches successives pour créer la topographie, montage des bâtiments
- Finition : Ponçage, peinture ou lasure si nécessaire, fixation sur socle
- Livraison : Maquette montée sur socle avec protection (coffret ou housse selon taille)
Matériaux utilisés :
- Bois (MDF, contreplaqué, bois massif) : rendu naturel, robuste, adapté aux maquettes de présentation
- Carton blanc 1mm : légèreté, précision, empilement de couches pour topographie (1mm = 1m à l'échelle)
Résultat
Livrables :
- Maquettes physiques échelle 1:100 à 1:500 (selon projet)
- Représentation fidèle de la topographie (courbes de niveau, dénivelés)
- Volumes de bâtiments précis et proportionnés
- Montage sur socle avec cartouche d'identification (nom projet, échelle, architecte)
- Protection transport (coffret ou housse)
Impact :
- Outil de présentation client : visualisation concrète du projet dans son contexte
- Support pour autorités : dossiers de permis de construire, concours d'architecture
- Aide à la décision : comprendre l'intégration du bâti dans le relief, impacts visuels
- Communication projet : expositions, présentations publiques
Types de projets réalisés :
- Immeubles résidentiels et commerciaux
- Projets d'aménagement urbain
- Études de dénivelés et topographie
- Concours d'architecture
Photos/Visuels
Tags : projets, architecture, maquettes, topographie, CNC, découpe laser, bois, carton, 2010-2024
