Build custom Harley Davidson Dyna

Domaine : Customisation moto / Mécanique / Fabrication CNC-Tour

Période : 2013 (1 an à temps perdu)

Client : Projet personnel — vitrine de compétences

Modèle : Harley Davidson Dyna 1996

Contexte

En 2013, j'ai transformé ma Harley Davidson Dyna 1996 en vitrine de compétences — un projet personnel qui démontre l'étendue de mes capacités en mécanique, fabrication CNC/tour, et customisation de haut niveau.

Objectif :

• Transformer une cruiser classique chromée en bobber race moderne
• Montrer mes compétences : usinage CNC 3 axes, tournage, soudure TIG, électronique, mécanique
• Créer une moto unique qui sert de démonstrateur technique

Mission : Transformation complète — seuls le moteur, le cadre principal et les jantes restent d'origine. Tout le reste : refait, remplacé, fabriqué sur-mesure.

Durée : 1 an à temps perdu (en parallèle de l'atelier)

Problème

Défi technique :

• Fourche inversée 60mm : adaptation au cadre Dyna (non prévu pour ce type de fourche)
• Double frein avant 6 pistons Beringer Aerotec : étriers race, fixations custom
• T large : nécessite tournage de câles de disques de frein (adaptation dimensions)
• Carters moteur fraisés CNC 3 axes : finitions custom
• Câblage dans le guidon : tous les fils passent à l'intérieur (guidon percé)
• Refonte électrique complète : CDI Motogadget, allumage RFID, suppression contacteur clé

Défi esthétique :

• Transformation cruiser → bobber race : ligne tendue, minimaliste
• Garde-boue court arrière
• Selle solo race
• Peinture sunset orange (dégradé de feu)
• Finition professionnelle (aucun câble visible)

Solution

Phase 1 : Conception du build

Analyse de la moto d'origine :

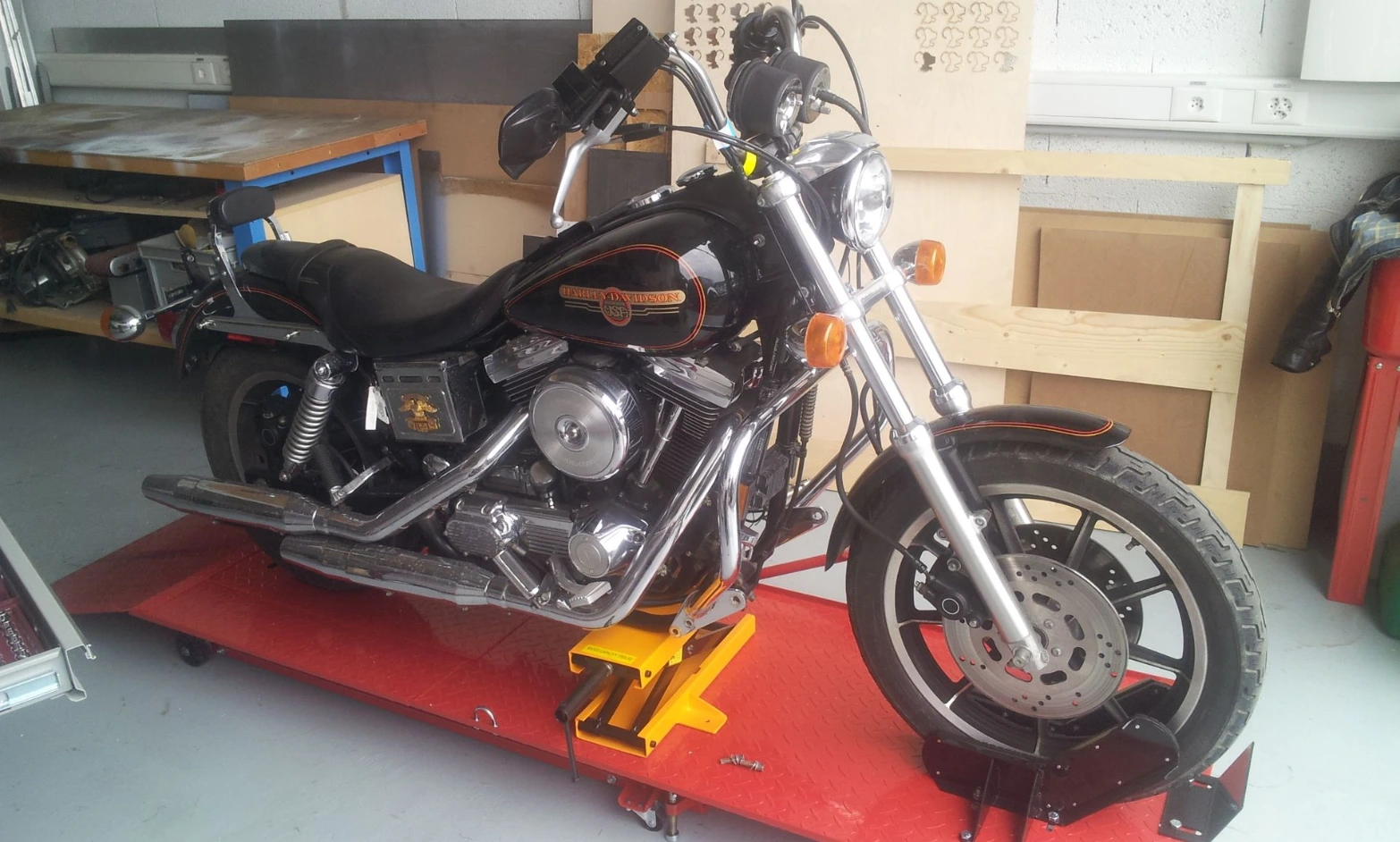

• Dyna 1996 : fourche standard, freins basiques, électrique classique
• Conservation : moteur, cadre, jantes
• Remplacement : TOUT le reste

Vision du build :

• Style bobber race : ligne agressive, minimaliste
• Fourche inversée 60mm (type sportive)
• Freinage race : double disque avant, étriers Beringer 6 pistons
• Électronique Motogadget : CDI moderne, allumage RFID

Phase 2 : Fabrication pièces custom (CNC/Tour)

Pièces usinées sur-mesure :

Fraisage CNC 3 axes :

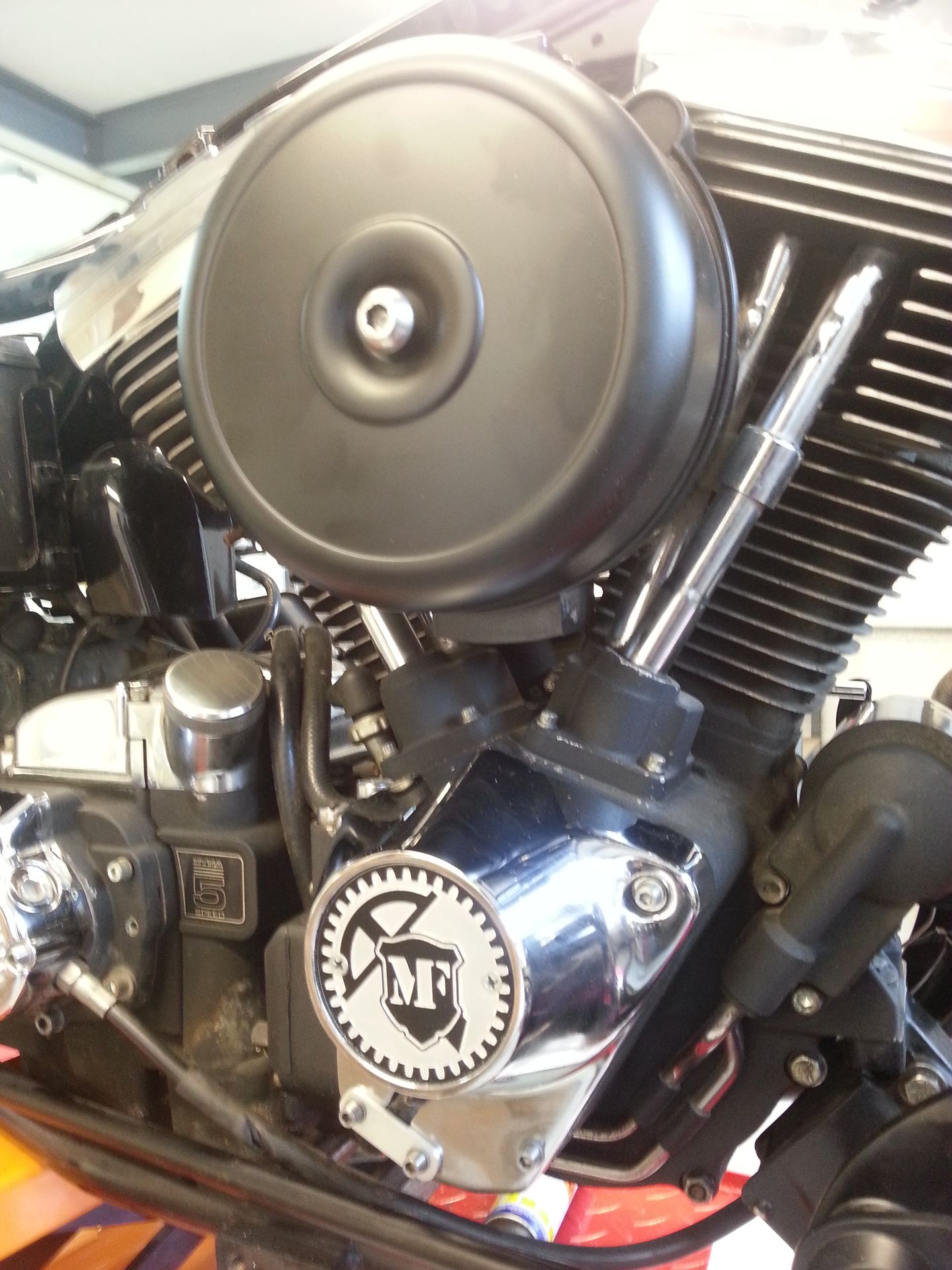

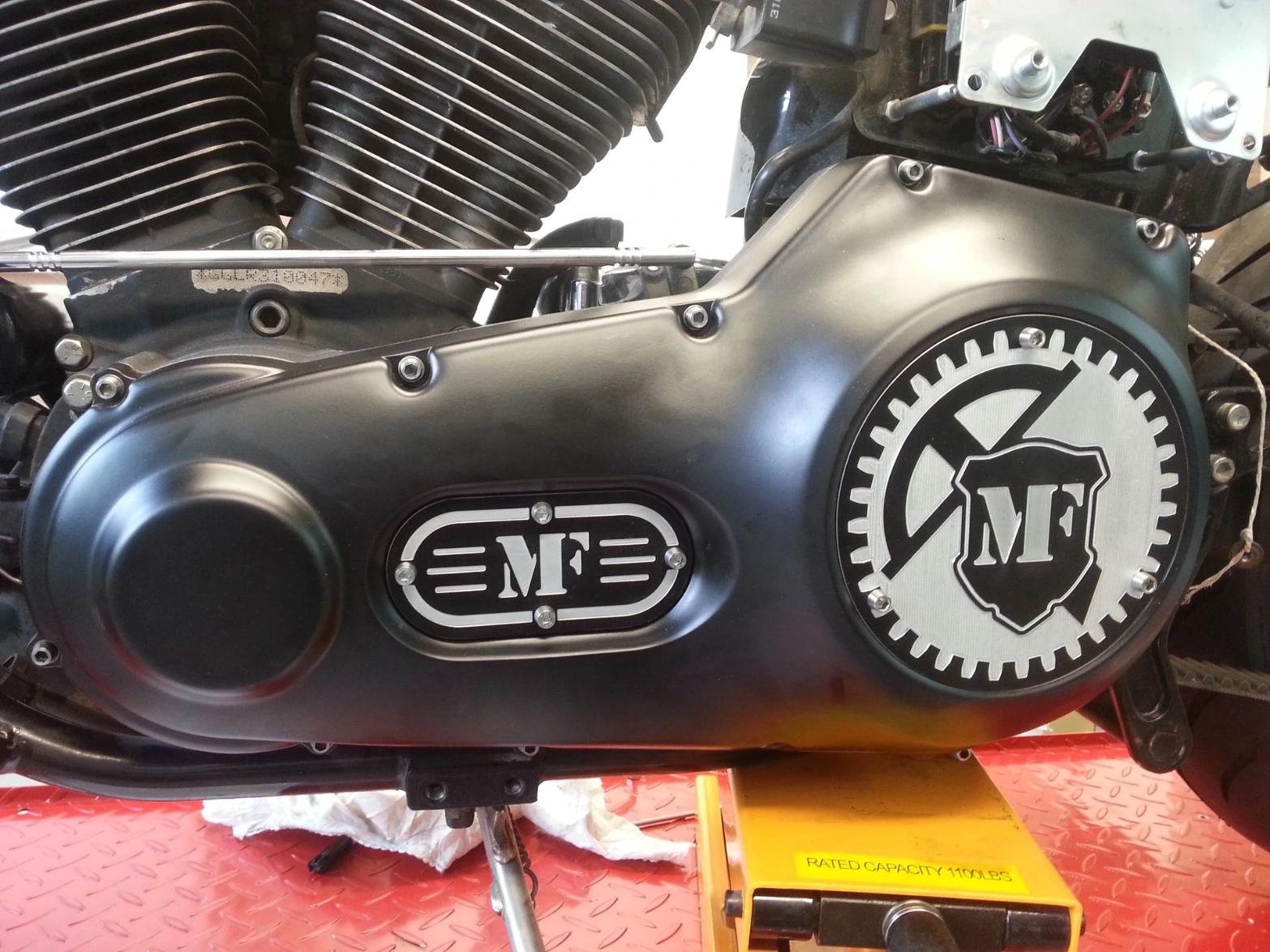

• Carters moteur : fraisage CNC pour finitions custom
• Platines freins : fixation étriers Beringer Aerotec 6 pistons
• Supports fourche inversée : adaptation au cadre Dyna (non standard)
• Fixations diverses : supports électronique, capteurs

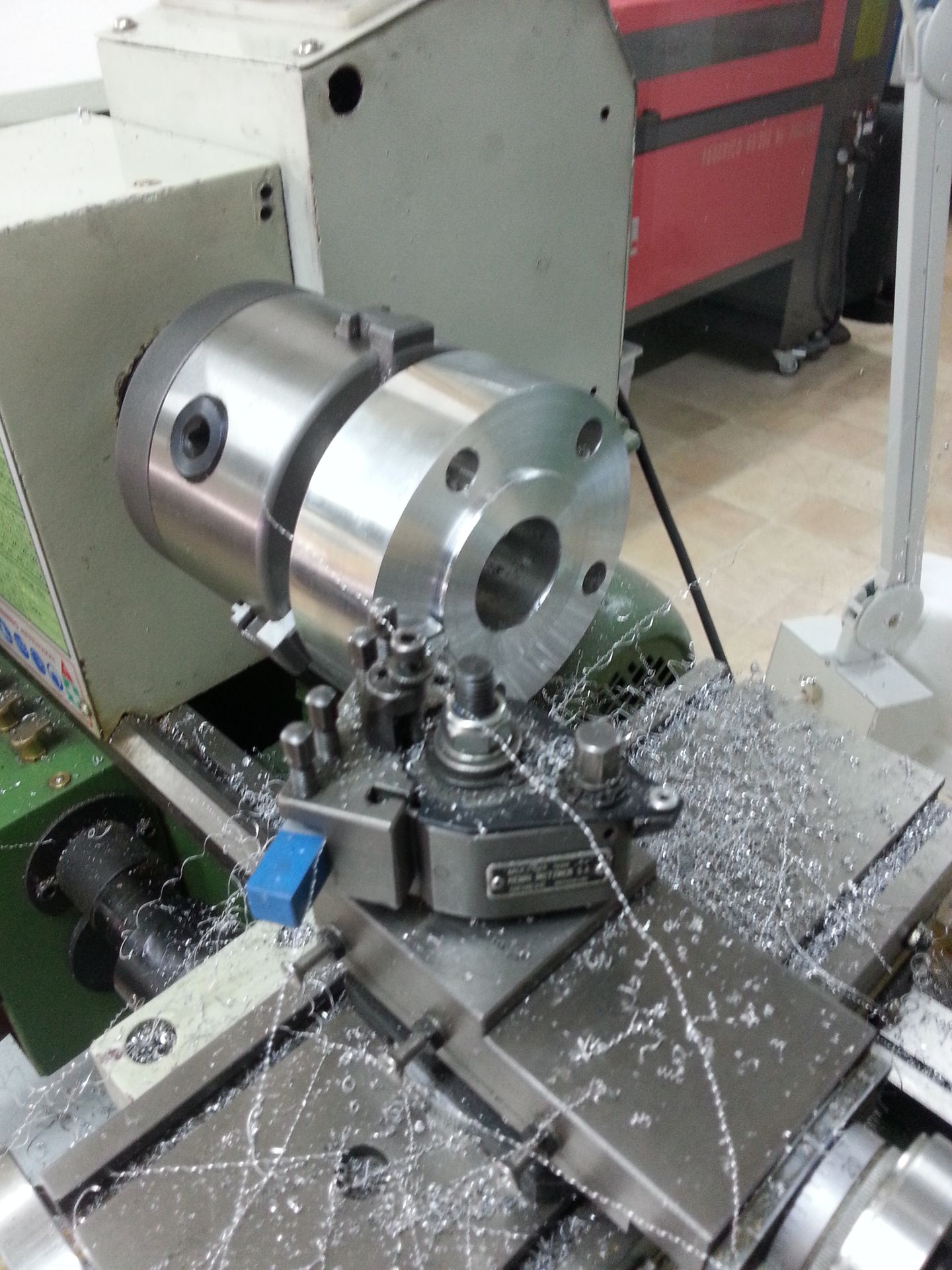

Tournage :

• T large : nécessite tournage de câles de disques de frein

• Embouts guidon : percés pour passage câbles internes
• Bagues : adaptation diamètre fourche 60mm

Soudure TIG :

• Fixations cadre
• Supports custom

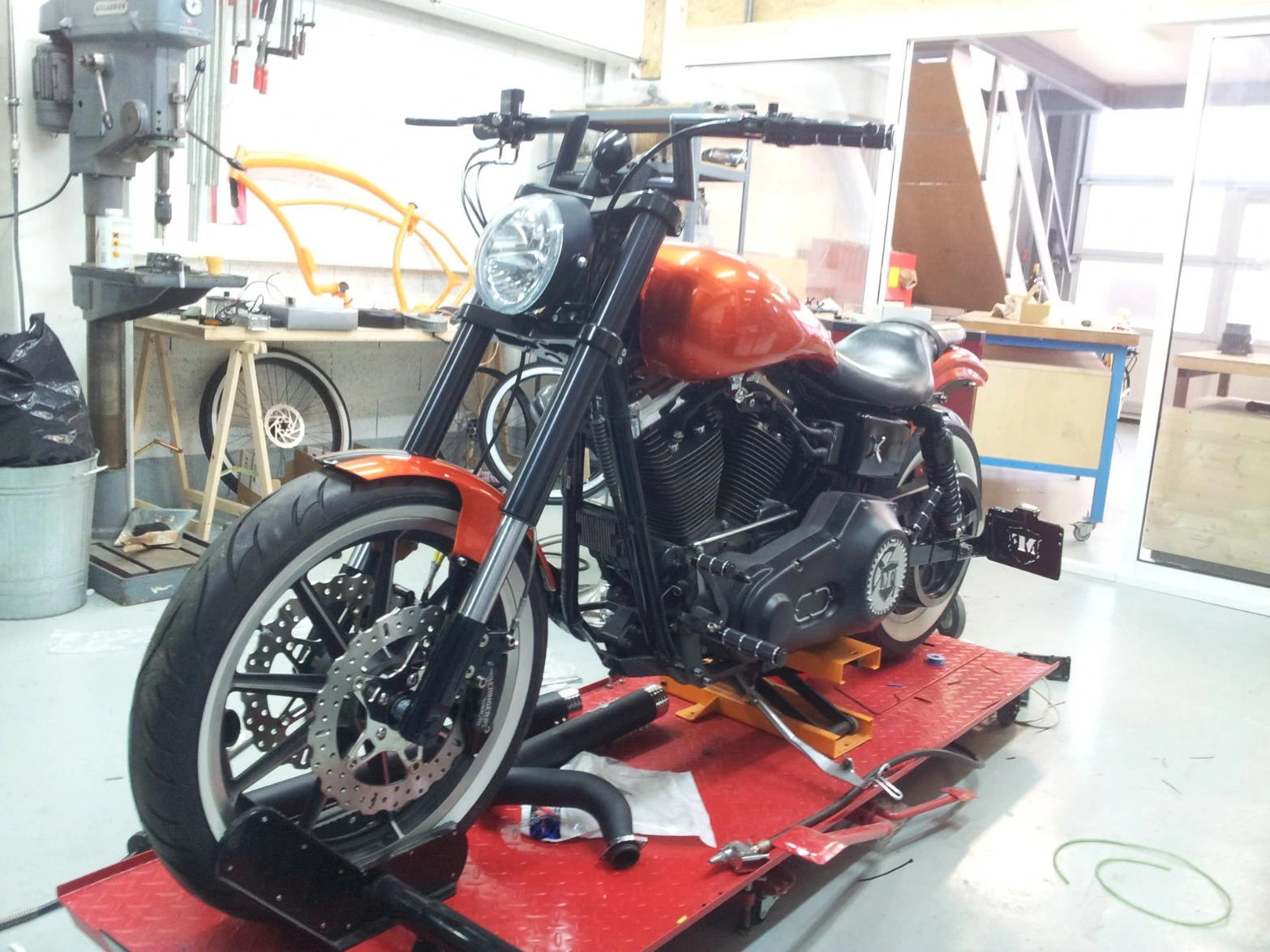

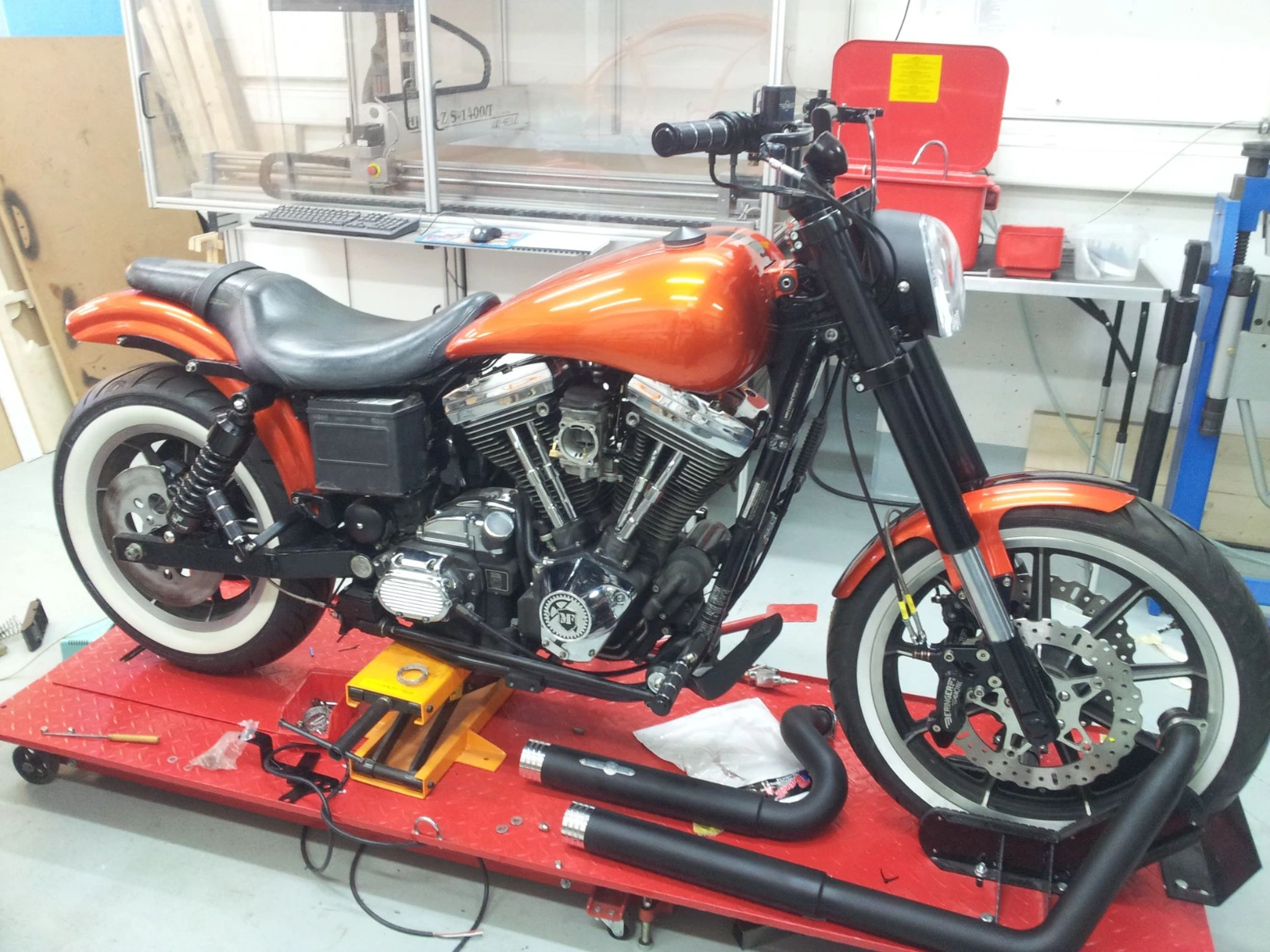

Phase 3 : Montage mécanique

Suspension & freinage :

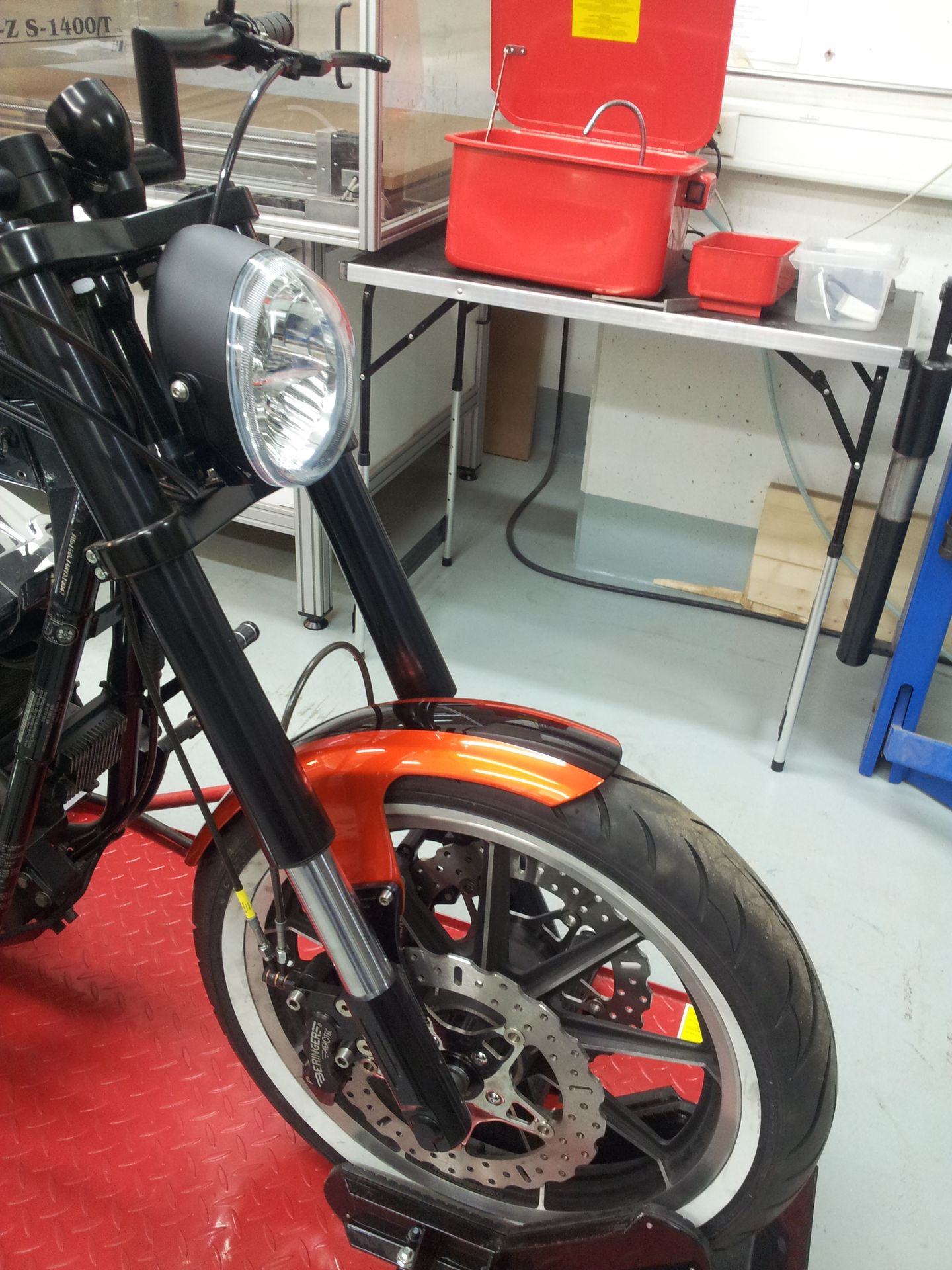

• Installation fourche inversée 60mm
• Adaptation au cadre (supports CNC custom)
• Té de frein tourné sur-mesure (étrier large)
• Montage double frein avant Beringer Aerotec 6 pistons
• Durites aviation (frein performance)

Électronique Motogadget :

• CDI Motogadget : remplacement CDI d'origine
• Allumage RFID : suppression contacteur clé (démarrage sans clé, puce RFID)
• Compteur digital : affichage moderne
• Câblage complet refait : tous les fils passent dans le guidon (invisible)
• Percée guidon : câbles électriques internes (aucun câble visible externe)

Ligne & esthétique :

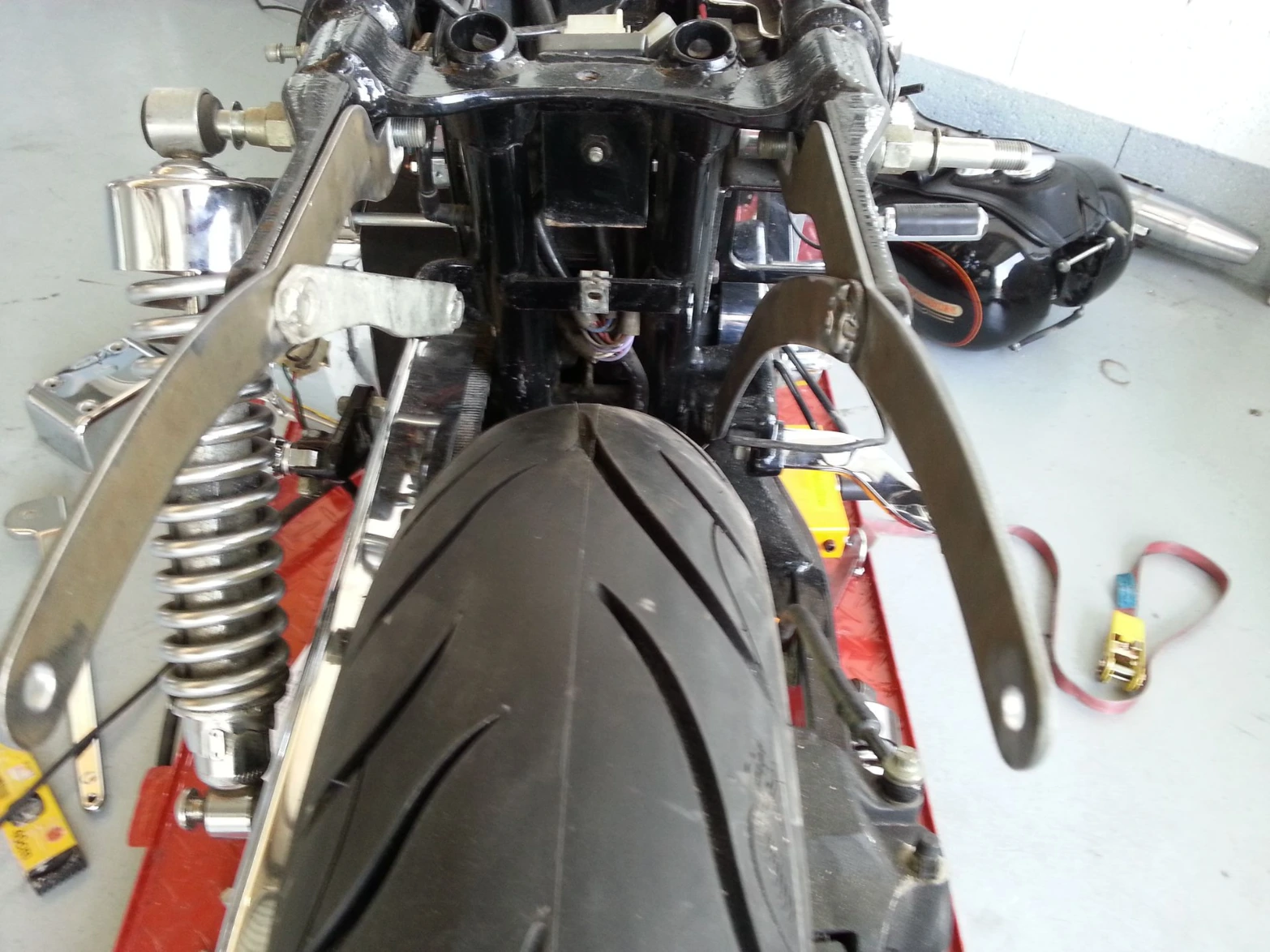

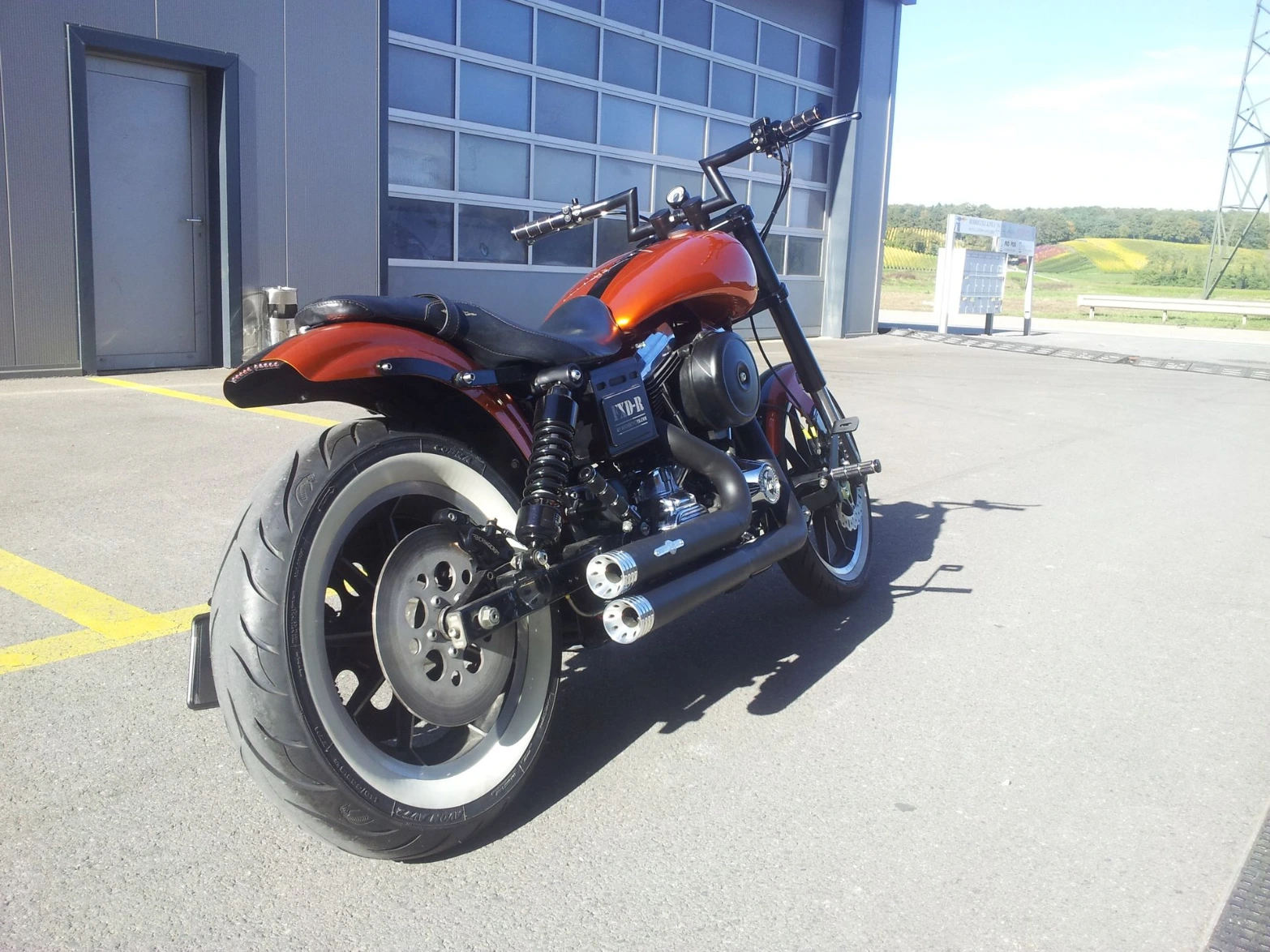

• Garde-boue arrière court (bobber)
• Selle solo race
• Réservoir d'origine conservé
• Échappements custom noir mat

Phase 4 : Peinture & finitions

Peinture custom :

• Sunset orange : dégradé de feu (orange → jaune)
• Appliqué sur réservoir et garde-boue arrière
• Finition professionnelle brillante

Finitions :

• Chromes supprimés → noir mat (fourche, moteur)

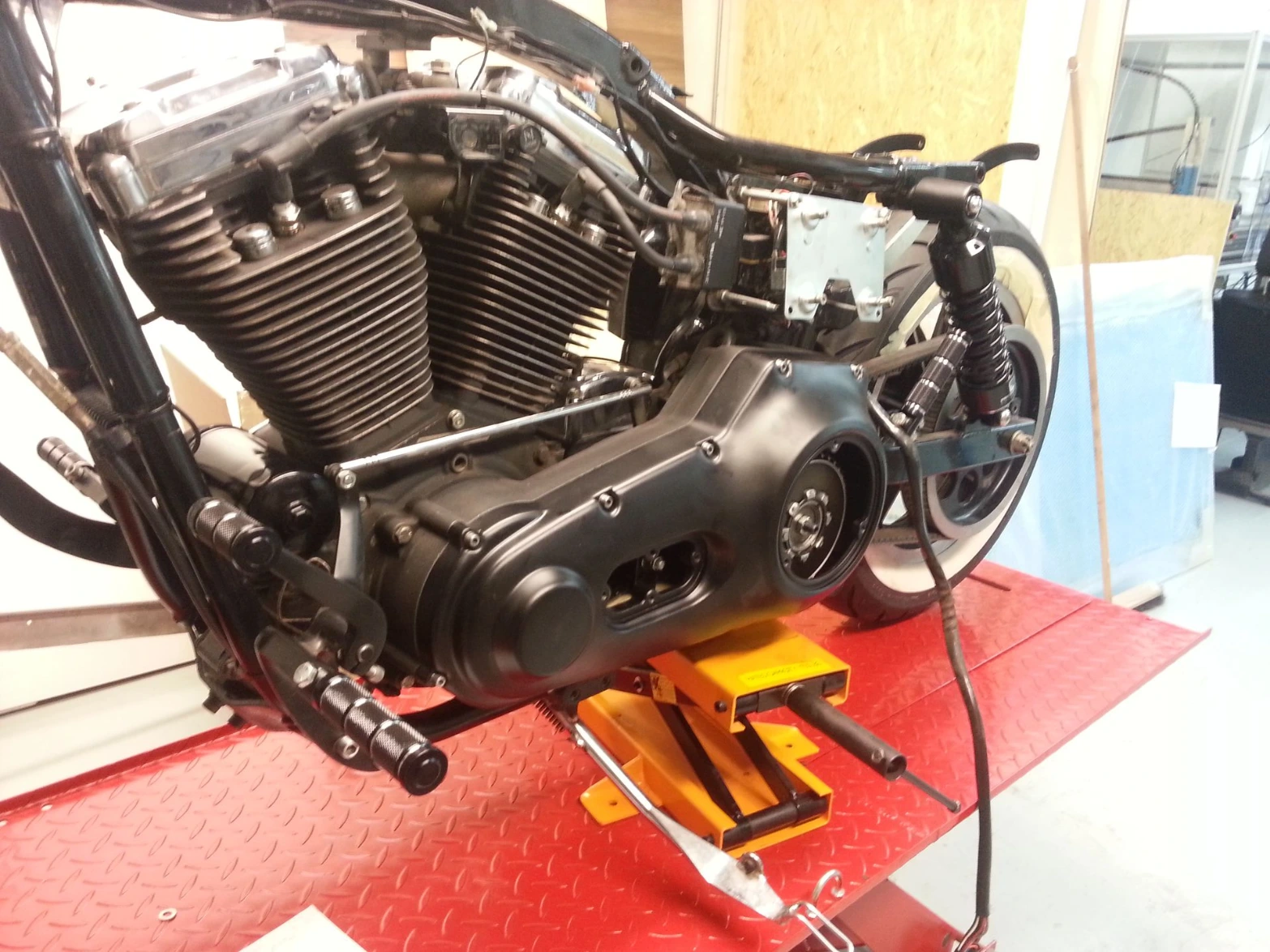

• Carters moteur fraisés CNC (détails visibles)
• Finition minimaliste (aucun câble visible)
• Look race cohérent

Résultat

Livrable :

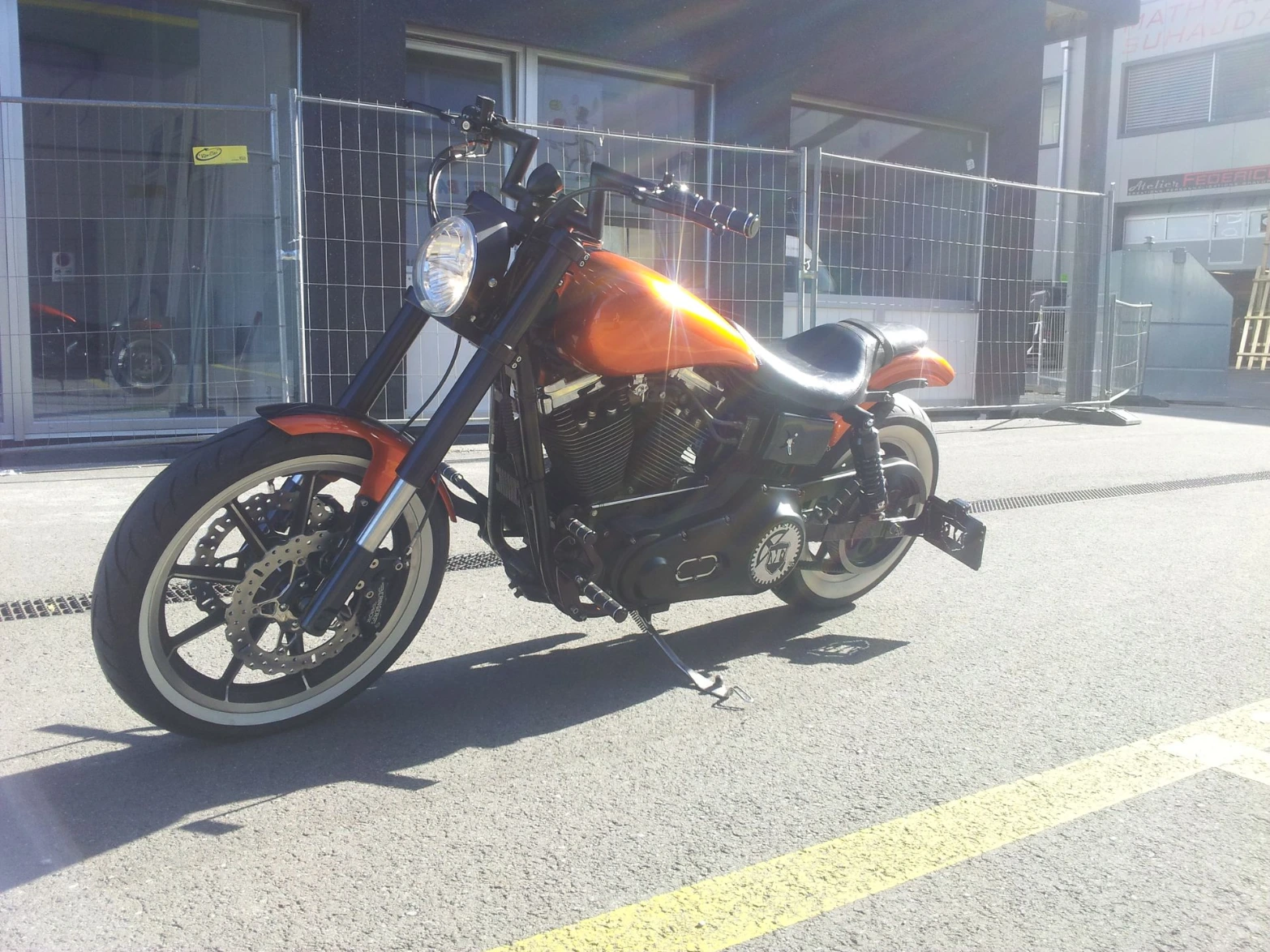

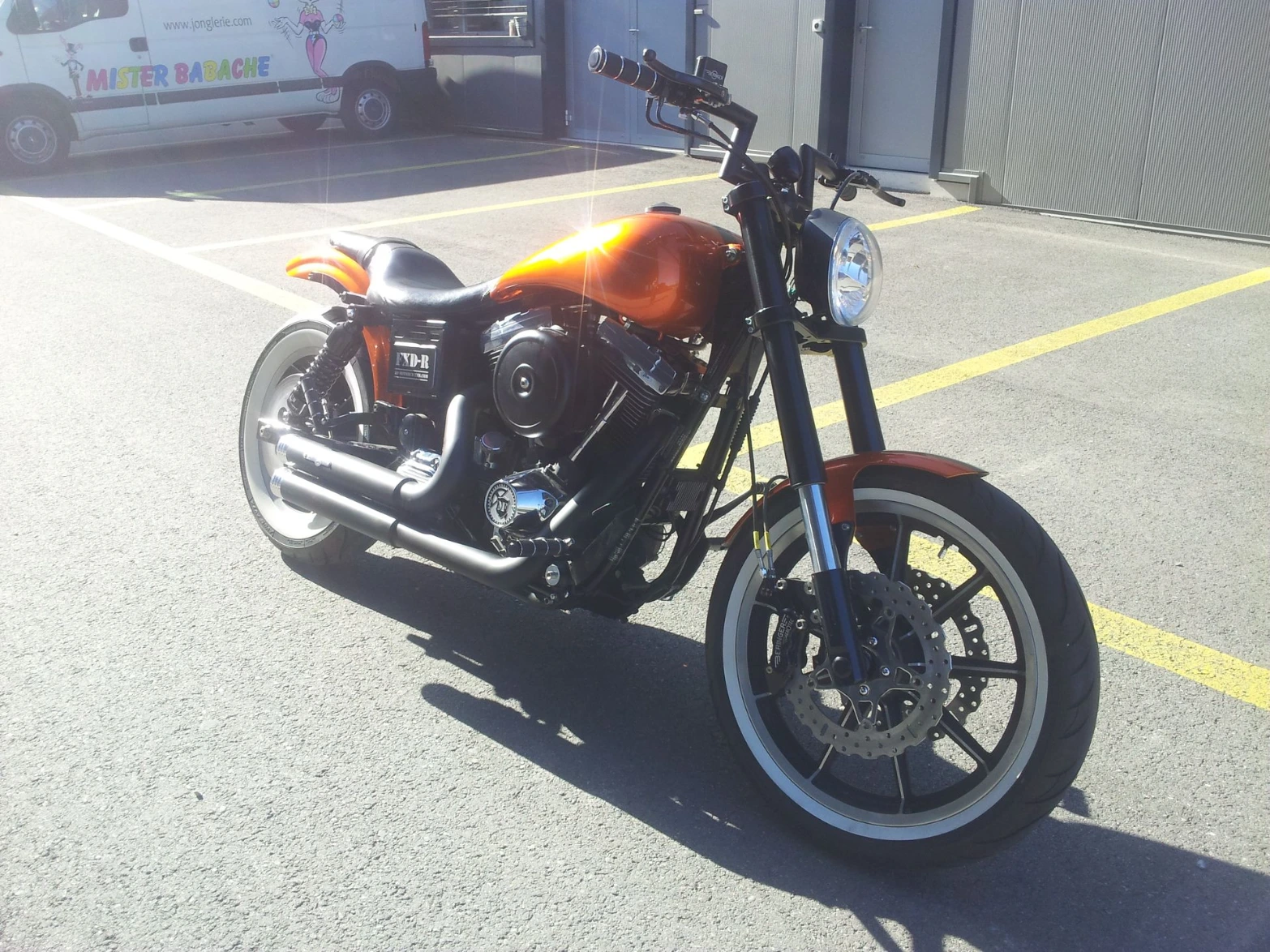

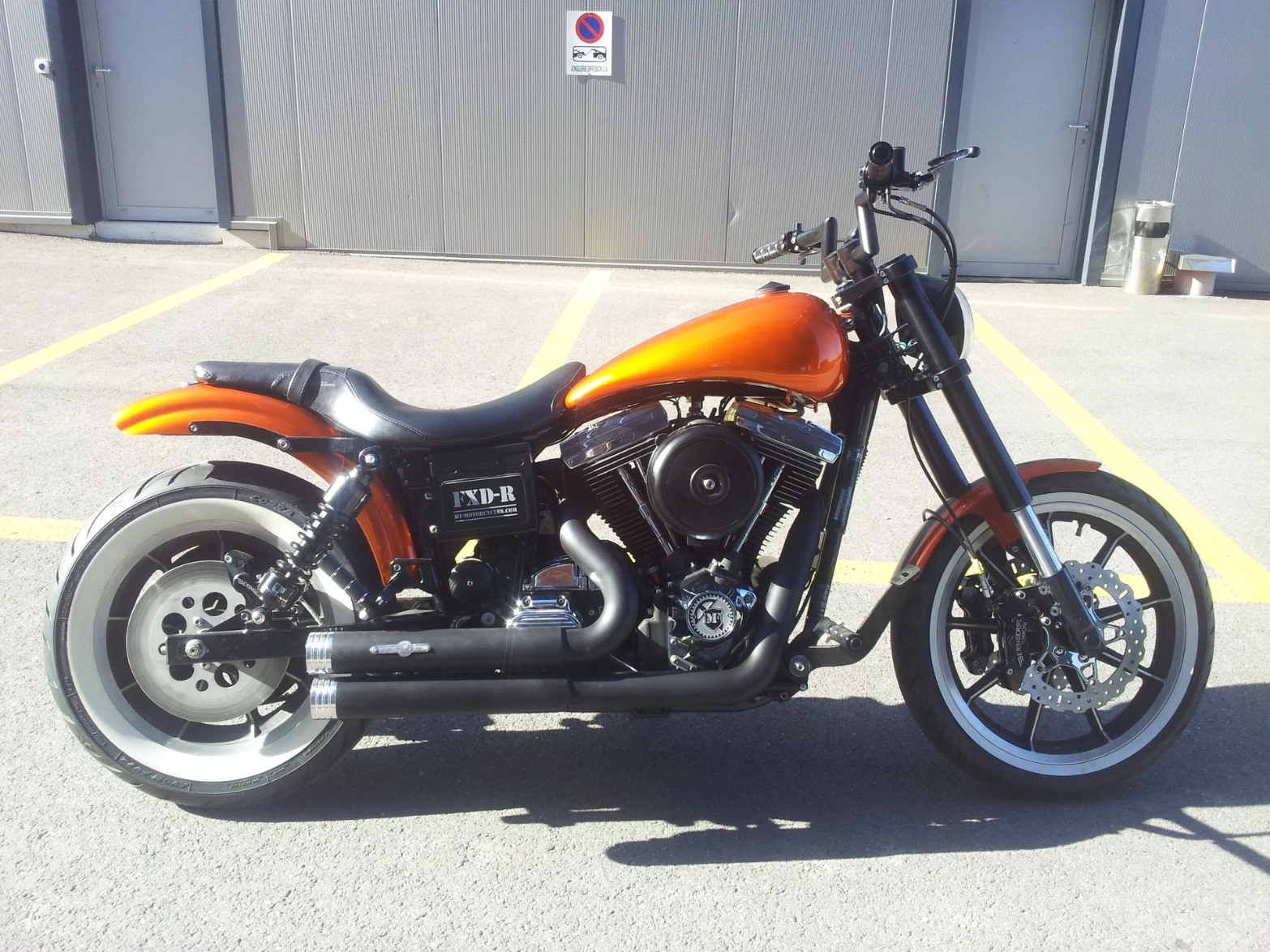

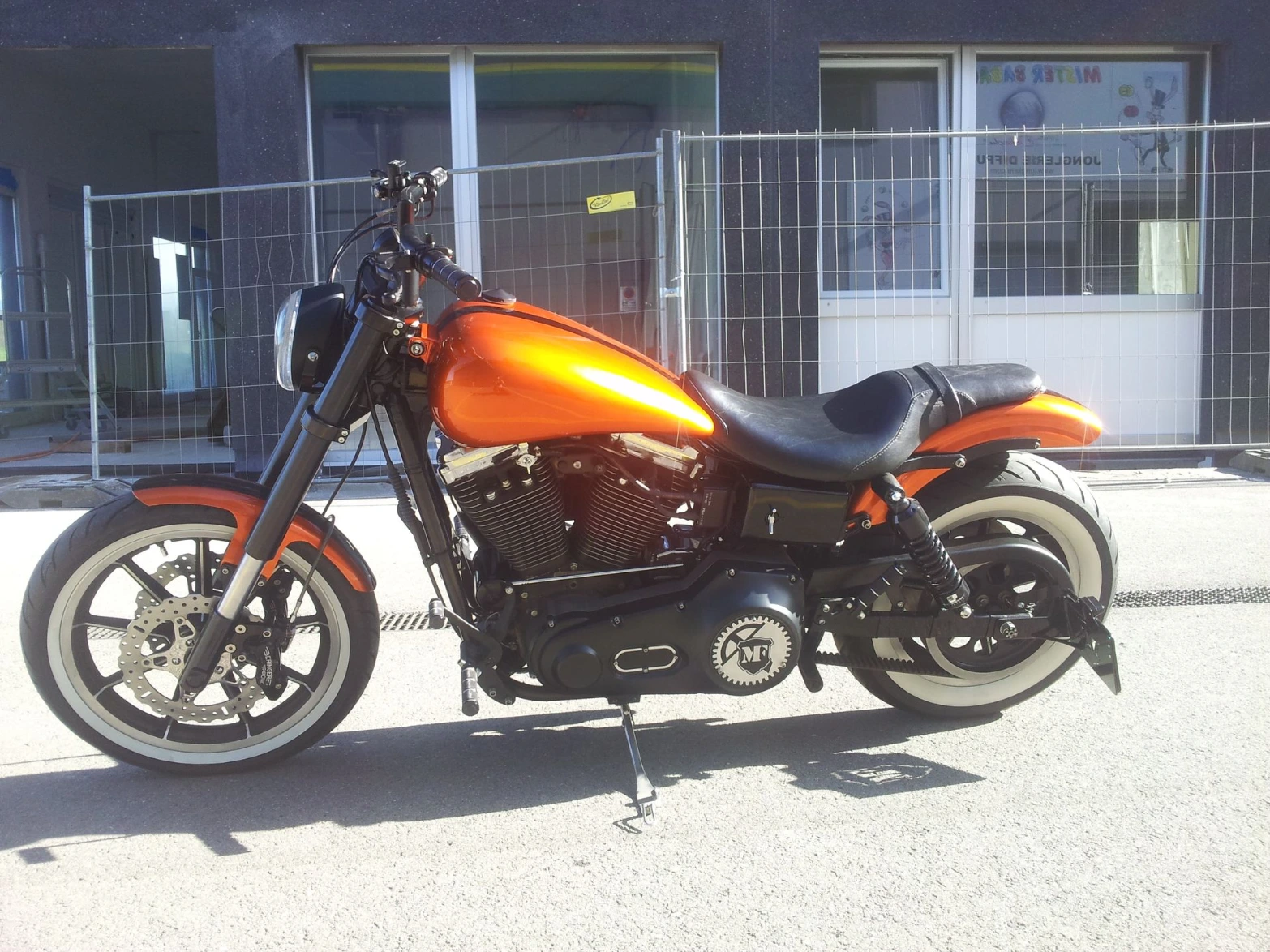

• Harley Davidson Dyna 1996 transformée en bobber race moderne
• Projet personnel : vitrine de compétences
• Durée : 1 an à temps perdu
• Fourche inversée 60mm + double frein avant 6 pistons Beringer
• T large : tournage de câles de disques de frein

• Carters moteur fraisés CNC 3 axes
• Électronique Motogadget complète (CDI, RFID, câblage invisible)
• Peinture sunset orange custom
• Seuls conservés : moteur, cadre principal, jantes
• Tout le reste : remplacé, fabriqué, usiné custom

Compétences démontrées :

• Fraisage CNC 3 axes : carters moteur, platines freins, supports
• Tournage de précision : cales de disques, embouts guidon, bagues
• Soudure TIG : fixations cadre, supports
• Mécanique moto avancée : adaptation fourche inversée, freins race
• Électronique : Motogadget, RFID, câblage invisible
• Conception & design : transformation complète cruiser → bobber race

Impact :

• Vitrine technique : démonstrateur de compétences multi-domaines
• Projet personnel : aucune contrainte client, liberté totale
• Durée 1 an : build à temps perdu en parallèle de l'atelier
• Résultat pro : finition niveau commercial

Ce projet démontre :

• Capacité à transformer radicalement une moto (cruiser → race)
• Maîtrise CNC 3 axes : fraisage carters moteur, platines
• Maîtrise tournage :  câles de disques de frein
• Électronique avancée : Motogadget, RFID, câblage invisible
• Mécanique de précision : adaptation fourche inversée, freins race
• Vision esthétique : bobber race cohérent et abouti
• Projet complet A→Z : conception, fabrication, assemblage, finition

Photos/Visuels
