Maquettes horlogères grand format pour Van Cleef & Arpels
Secteur : Horlogerie de luxe
Période : 2010-2024
Client : Van Cleef & Arpels
Contexte
Van Cleef & Arpels développe des montres haute horlogerie avec des complications mécaniques exceptionnelles. Pour leurs présentations clients, salons internationaux et formations internes, ils ont besoin de maquettes visuelles pédagogiques qui permettent de comprendre le fonctionnement mécanique sans ouvrir la montre.
Mon rôle : transformer les plans techniques 2D en maquettes 3D fonctionnelles agrandies 15 à 20 fois la taille réelle.
Problème
Défi technique :
- Agrandissement extrême (15-20X) : tous les jeux mécaniques, tolérances, épaisseurs doivent être recalculés
- Matériaux adaptés : remplacer métaux précieux par plexi, aluminium, acier inox tout en gardant l'esthétique
- Fonctionnalité : la maquette doit tourner, bouger, démontrer le mécanisme comme la vraie montre
- Précision visuelle : respecter l'ADN esthétique de la marque malgré le changement d'échelle et de matériaux
Défi conceptuel :
- Identifier quels éléments mettre en avant : chaque maquette a un objectif pédagogique spécifique (montrer une complication particulière, un système d'entraînement, un mécanisme de sonnerie)
- Trouver l'équilibre entre fidélité technique et lisibilité visuelle
Solution
Processus :
- Analyse des plans : Étude des dessins techniques 2D fournis par Van Cleef & Arpels
- Sélection des éléments : Discussion avec le client pour identifier ce qui doit être mis en avant
- Conception 3D : Redessin complet en CAO avec adaptation des jeux, épaisseurs, tolérances pour l'échelle 15-20X
- Choix des matériaux : Plexi transparent/coloré pour les platines, aluminium anodisé pour les engrenages, acier inox pour les axes
Fabrication multi-techniques :
- Découpe laser (plexi, formes complexes)
- Fraisage CNC (aluminium, pièces précises)
- Tournage (axes, vis, éléments ronds)
- Assemblage à la main (ajustements finaux)
- Tests fonctionnels : Validation du mouvement, ajustements si nécessaire
- Finition : Polissage, anodisation, assemblage final sur socle de présentation
Particularités :
- Chaque maquette est unique : adaptée au mécanisme spécifique de la montre
- Délais serrés : souvent 4-8 semaines entre réception des plans et livraison
- Exigence qualité maximale : cliente prestigieuse, standard luxury
Résultat
Livrables :
- Maquettes fonctionnelles grand format (diamètre 30-40 cm selon modèle)
- Montées sur socle de présentation avec système d'éclairage LED intégré
- Démontables pour maintenance si nécessaire
- Documentation technique (éclatés, notice d'entretien)
Impact :
- Utilisées dans les boutiques Van Cleef & Arpels internationales
- Présentations salons horlogers (SIHH Genève, Baselworld)
- Formations internes équipes de vente
- Outils de vente pour expliquer la valeur technique aux clients finaux
Nombre de maquettes réalisées : 15+ modèles différents sur 14 ans de collaboration

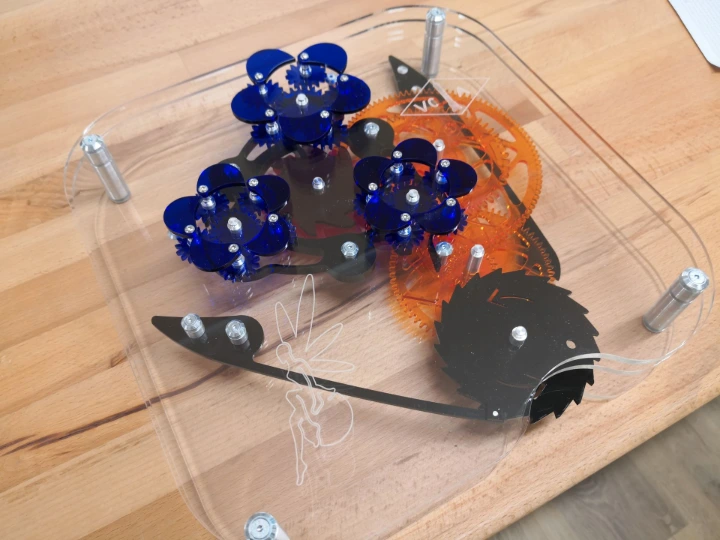

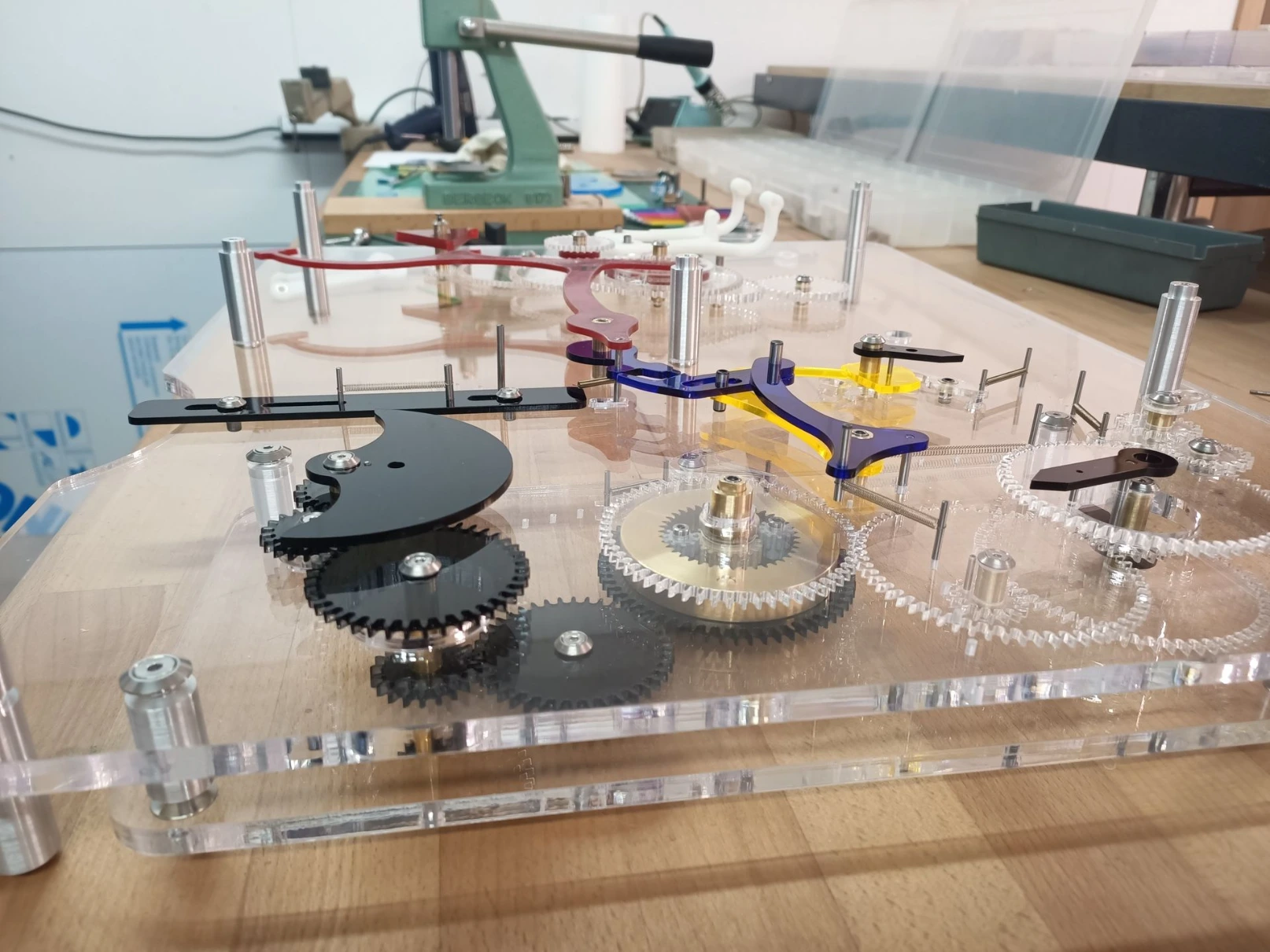

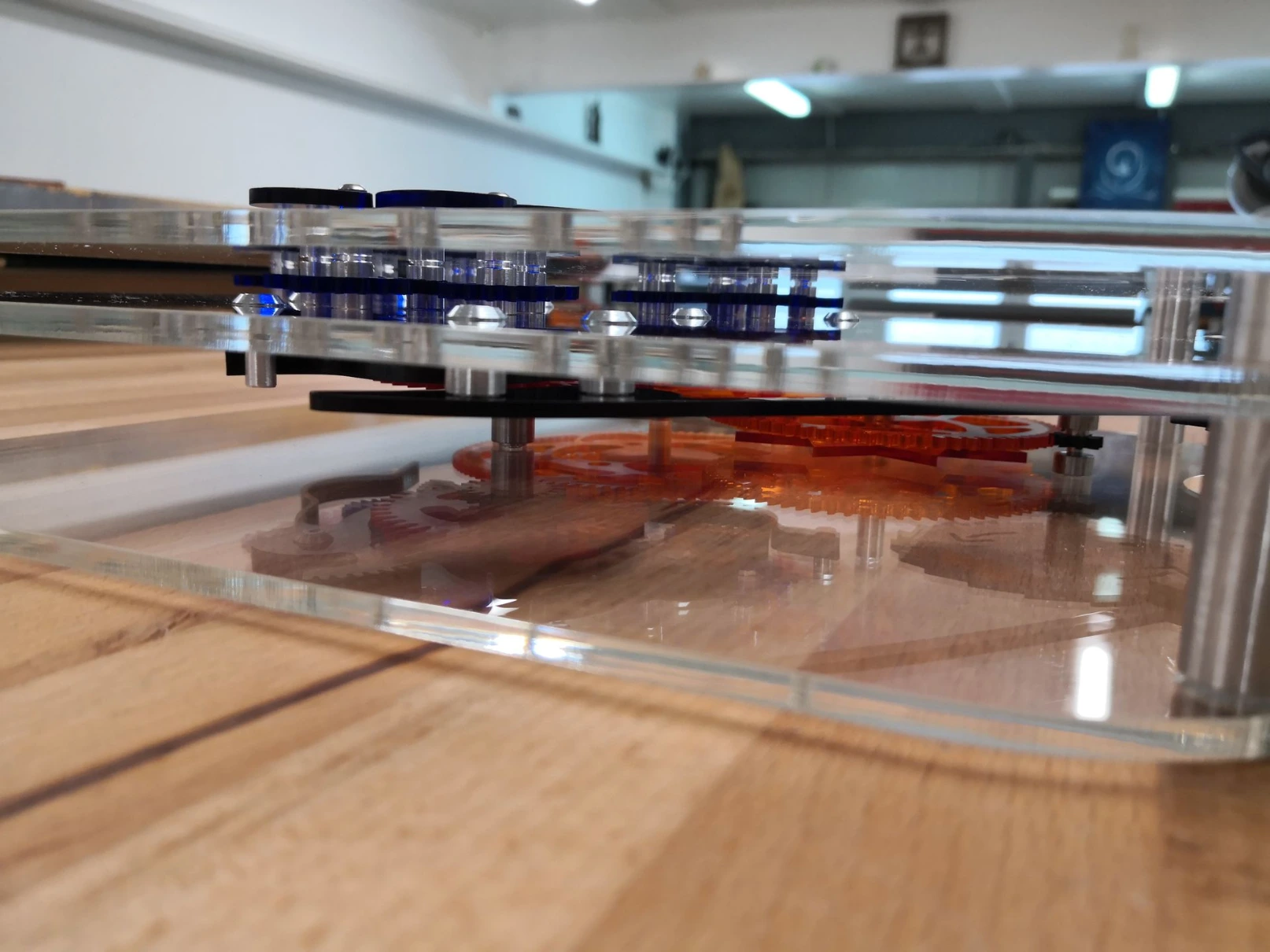

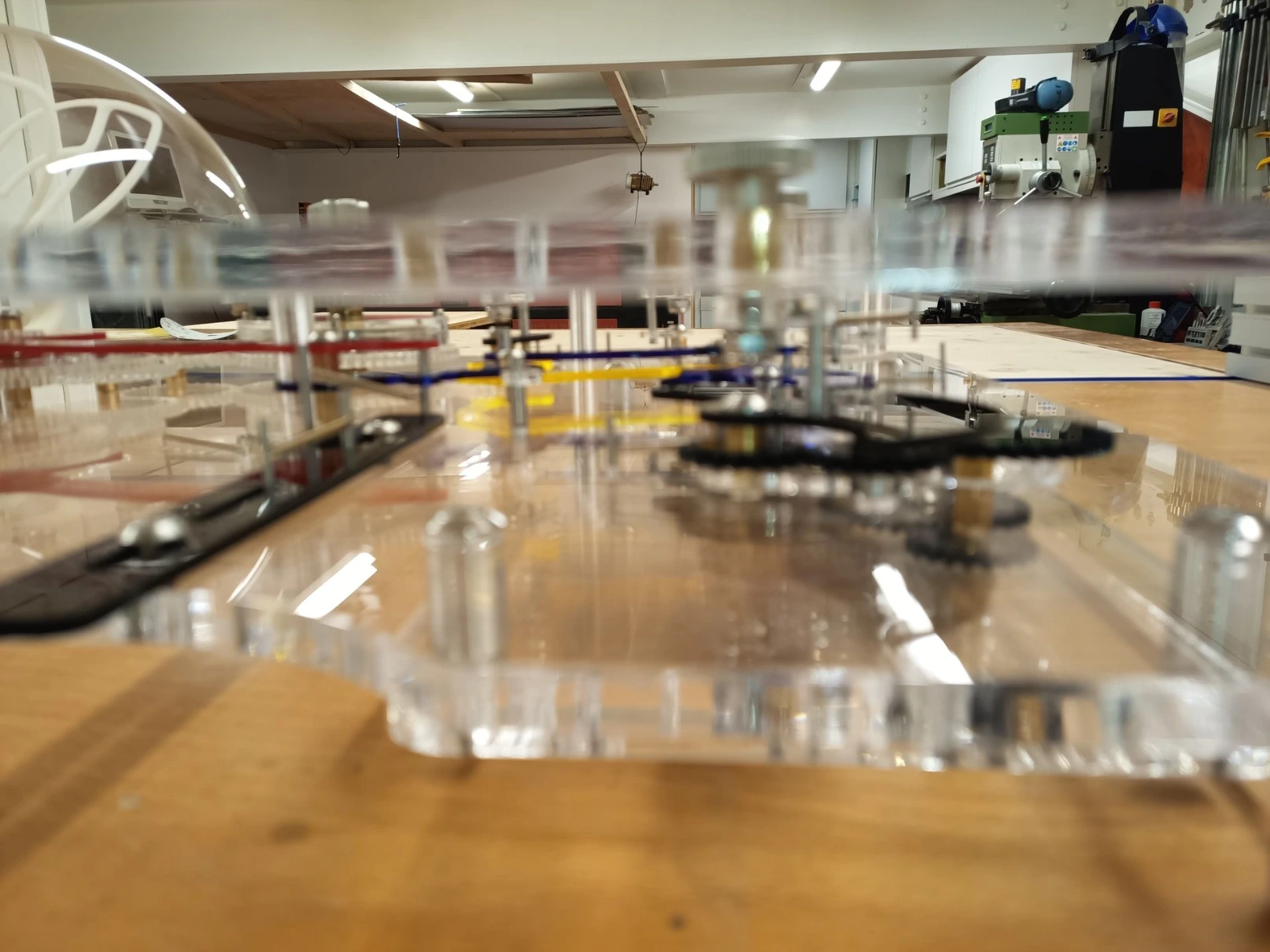

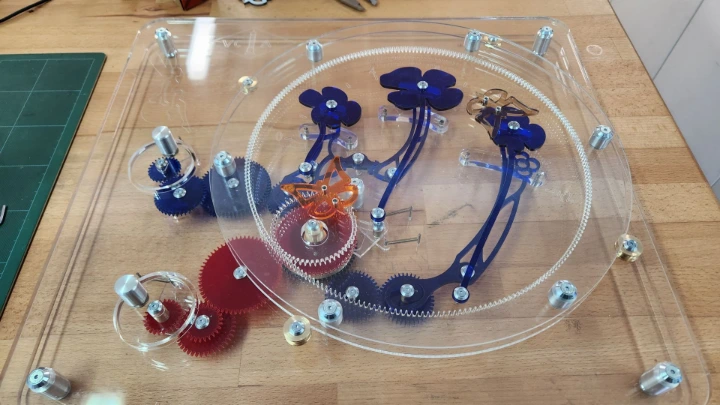

Photos/Visuels
