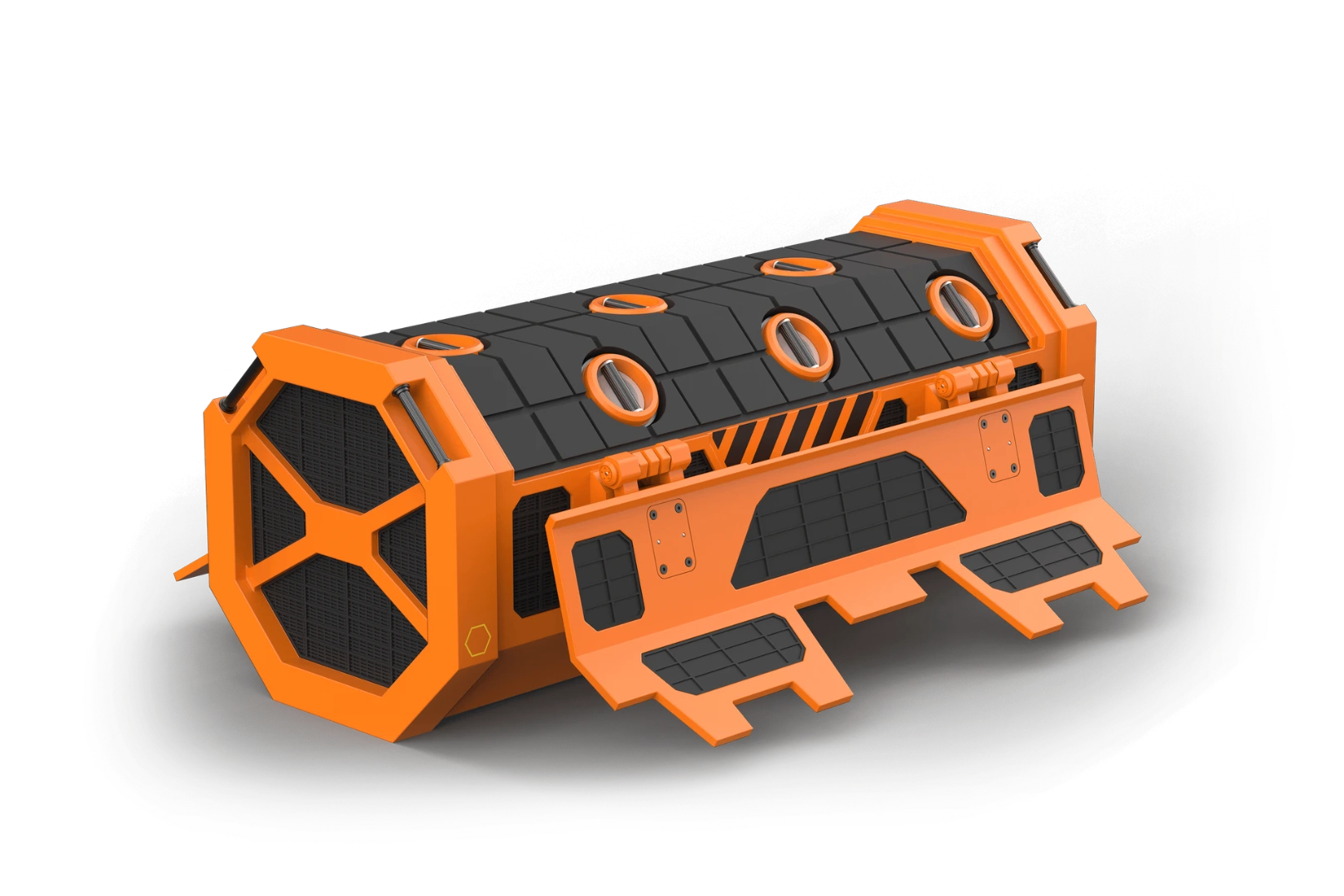

Caissons Kyber Crystal Container (StarWars Death Star Collection)

Secteur : Horlogerie de luxe / Collector

Période : Mars-Avril 2021 (production intensive ~2 mois)

Client : Kross Studio (Genève) — Marque horlogère sous licence Disney/Star Wars

Contexte

Kross Studio est une manufacture horlogère genevoise qui produit des montres de collection sous licences Disney et Marvel. Pour leur collection Death Star Central Tourbillon, ils avaient besoin d'un écrin collector exceptionnel : une reproduction authentique des containers à cristaux Kyber de l'Empire Galactique (Star Wars), servant de coffret pour la montre, ses bracelets et un vrai cristal Kyber du film.

Spécifications :

Échelle : 1/2 de l'original (soit 1,20 mètre de long dans le film → 60 cm de long)
Plus de 700 pièces par container
Entièrement assemblé et peint à la main
Détails immersifs fidèles à l'univers Star Wars

Mon rôle : produire l'intégralité des pièces plastiques rainuré en noir et les tableaux de commandes de ces caissons en délai très serré (mars-avril 2021).

Problème

Défi technique majeur :

Matériau : POM-C (Delrin) — plastique engineering de haute précision, épaisseur 1mm (extrêmement fin et difficile à usiner sans déformation)
Géométries complexes : formes organiques, détails fins, pièces imbriquées (700+ pièces par container)
Tolérances serrées : toutes les pièces doivent s'assembler parfaitement
Tableaux de commandes : pièces avec texte en alphabet Aurebesh (Star Wars), boutons et détails en aluminium usiné

Défi de fabrication :

POM-C 1mm : matériau qui se soulève lors du fraisage CNC → problème de maintien pièce
Nécessité de créer une solution de bridage adaptée
Volume de production important : plusieurs containers à produire
Délai très court : 2 mois de production intensive

Défi équipement :

La CNC existante ne permettait pas de maintenir correctement les feuilles de POM-C 1mm
Solution à créer : développement et fabrication d'une table à vacuum grand format sur-mesure pour la CNC

Solution

Innovation technique : Table à vacuum grand format

Face au problème de maintien du POM-C 1mm, j'ai conçu et fabriqué une table à vacuum grand format adaptée à ma CNC :

Conception de la table (surface poreuse, canaux de distribution du vide)
Fabrication et intégration sur la CNC existante
Tests et calibration
Résultat : maintien parfait des feuilles de POM-C 1mm sans déformation pendant l'usinage

Production des pièces

Matériaux :

POM-C (Delrin) noir : pièces de structure, panneaux, détails (1mm)
Aluminium : boutons, knobs, éléments métalliques des tableaux de commandes
Peinture orange : finition caractéristique des containers Empire

Pièces produites :

Panneaux de structure du container (faces, dessus, côtés)

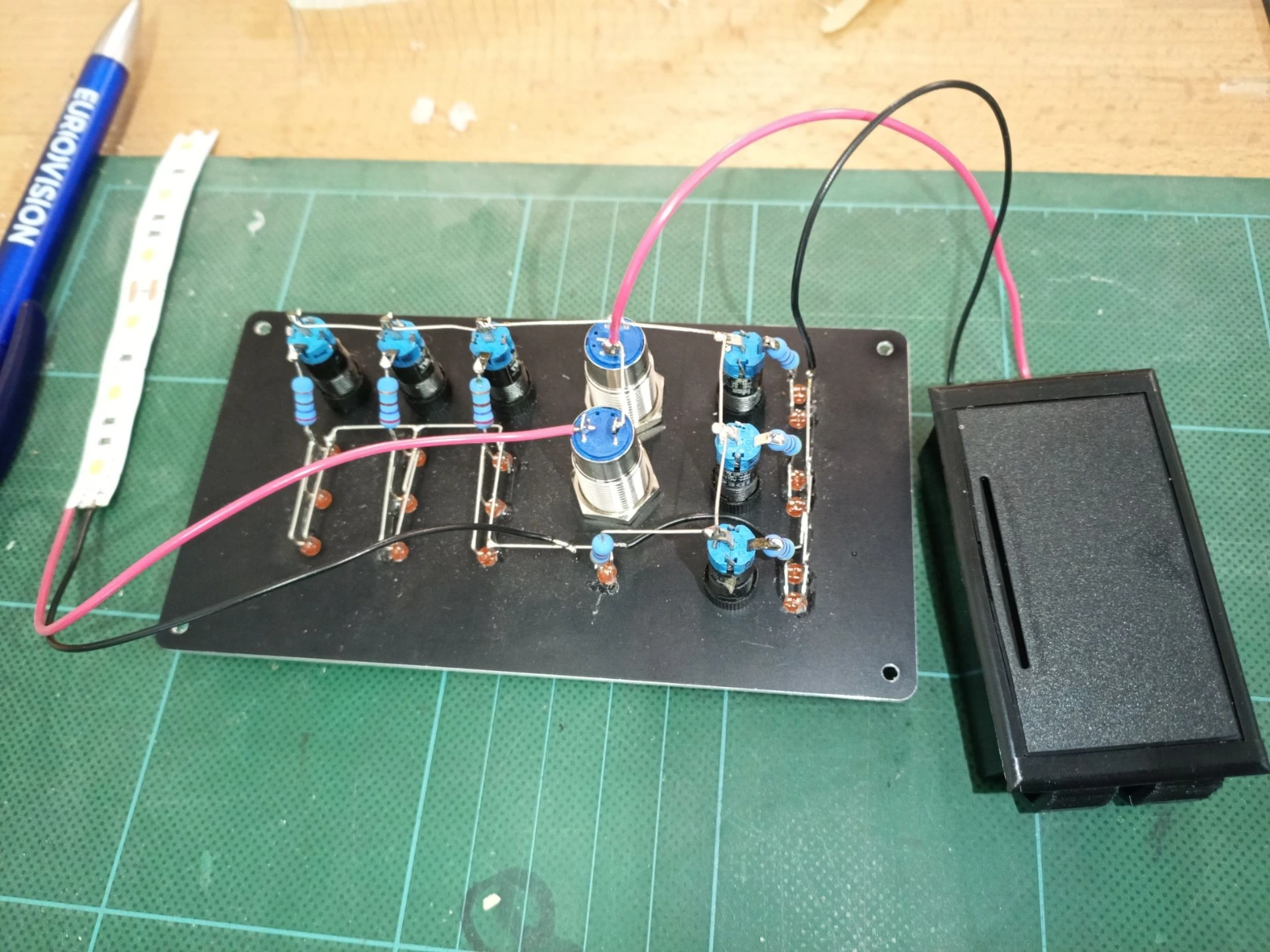

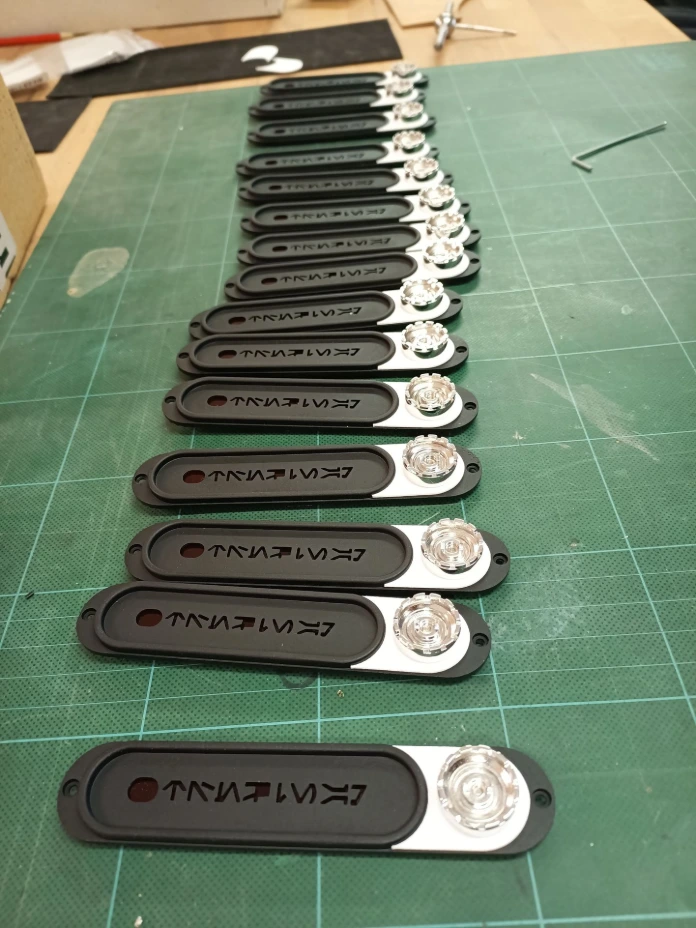

Tableaux de commandes : panneaux avec texte Aurebesh gravé, voyants, boutons aluminium usinés
Grilles et détails décoratifs
Éléments de jonction et d'assemblage
700+ pièces par container, toutes usinées CNC

Processus :

Réception des fichiers de conception (Kross Studio)
Préparation des programmes CNC (adaptation aux contraintes matériau)
Fabrication de la table vacuum
Production en série des pièces (POM-C + aluminium)
Contrôle qualité pièce par pièce
Livraison pour assemblage et peinture finale (Kross Studio)

Résultat

Livrables :

Intégralité des pièces plastiques et tableaux de commandes pour les caissons Kyber Crystal Container
POM-C 1mm usiné avec précision (700+ pièces par container)
Tableaux de commandes avec texte Aurebesh et boutons aluminium
Production livrée dans les délais (2 mois)
Table à vacuum grand format conçue et fabriquée (outil interne, réutilisable)

Impact :

Contribution à un objet collector mondial (Death Star Central Tourbillon)
Production dans un délai serré avec un matériau particulièrement difficile à usiner
Innovation technique : développement d'un outillage spécifique (table vacuum) pour répondre au besoin
Pièces intégrées dans un écrin vendu avec une montre collector de prestige international

Ce projet démontre :

Capacité à résoudre des problèmes techniques complexes (matériau difficile, délais courts)
Innovation d'outillage : créer les outils manquants quand nécessaire
Précision et qualité sur des volumes importants
Exécution sous pression avec résultat premium
